TPO 시트방수 표준상세도 › 박공 파라펫 마감
박공 파라펫 마감 — TPO 시트방수 표준상세도 7장
박공(측면) 파라펫의 높이·캡 후레싱 유무·벽체 감싸기 여부에 따른 마감 7장입니다. 입상부 시트가 평탄면에 걸치는 최소 140mm, 시트 디스크 중심간격 300mm가 공통 기준입니다. 각 도면 아래에 적용 부위, 도면 원문의 비고, 그리고 에스피알의 현장 해설을 붙였습니다.
출처·사용 조건 — 이 상세도는 ㈜에스피알이 원풍씨엔에스 SuperGuard TPO 표준상세도를 바탕으로 2009년에 정리한 「SPR Single Ply Roofing System 표준상세도」의 2026년 웹 게재판입니다. 시공 참고 자료이며, 규격과 치수가 다를 경우 해당 현장의 특기시방서와 설계도면이 우선합니다. 부자재 규격은 원풍 SuperGuard 기준이므로 현대L&C·ELEVATE 시트를 쓰는 현장은 각 제조사 부자재로 읽으시면 됩니다. 원본 도면번호의 오류(SPR-403·403A·702B)는 바로잡아 표기했습니다.
- SPR-501 박공 파라펫 마감 1
- SPR-501A 박공 파라펫 마감 1A (입체도)
- SPR-502 박공 파라펫 마감 2
- SPR-502A 박공 파라펫 마감 2A (입체도)
- SPR-503 박공 파라펫 마감 3
- SPR-504 박공 파라펫 마감 4
- SPR-504A 박공 파라펫 마감 4A (입체도)

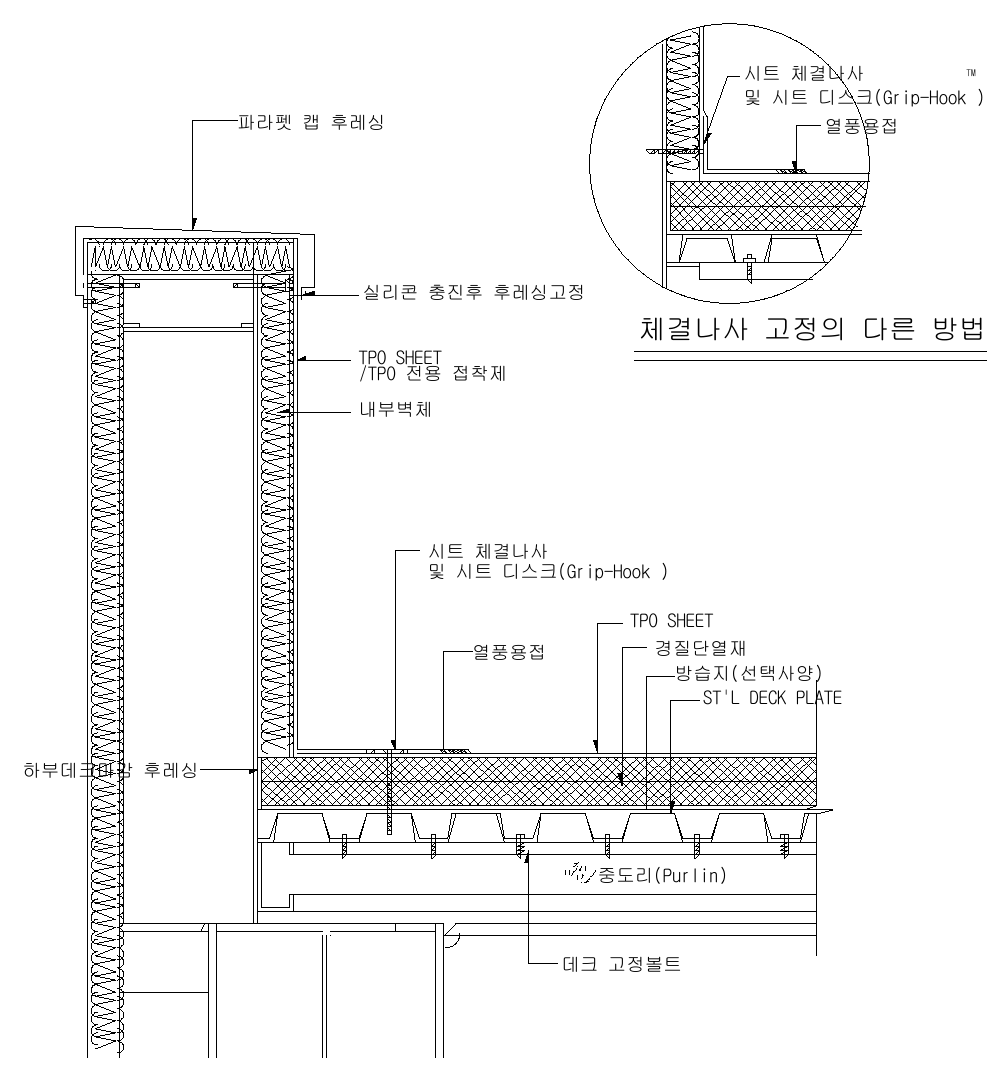

SPR-501 박공 파라펫 마감 1
적용 : 박공(측면) 파라펫에서 지붕 시트를 입상시켜 파라펫 내벽을 감싸고 캡 후레싱으로 마감하는 기본 단면입니다. 데크플레이트 1,000W×40H 기준.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 입상부분의 지붕재가 평탄면에 설치되는 거리는 최소 140mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 상세도에 적용된 DECK PLATE의 규격은 1,000W x 40H이다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 입상부 시트가 평탄면에 최소 140mm 걸치고, 시트 디스크를 중심간격 300mm로 고정하는 것이 파라펫 하자를 막는 두 가지 기본 수치입니다. 디스크 열을 파라펫 밑동에 붙여 놓아야 시트가 벽에서 당겨 내려오지 않습니다.

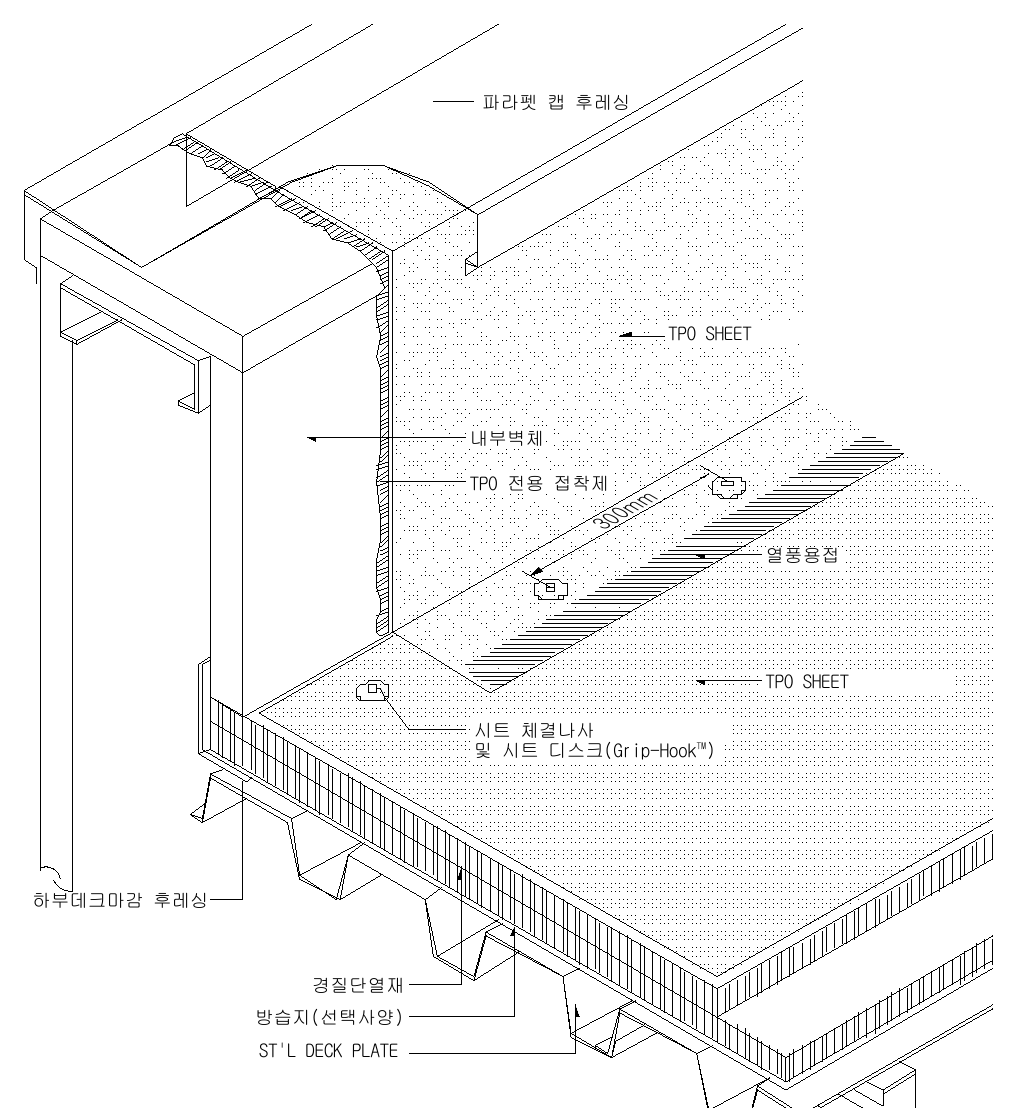

SPR-501A 박공 파라펫 마감 1A (입체도)
적용 : SPR-501을 입체로 그린 도면입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 입상부분의 지붕재가 평탄면에 설치되는 거리는 최소 140mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 상세도에 적용된 DECK PLATE의 규격은 1,000W x 40H이다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 입상 시트가 캡 후레싱 아래로 들어가는 순서와 파라펫 코너의 시트 겹침을 확인하는 용도입니다.

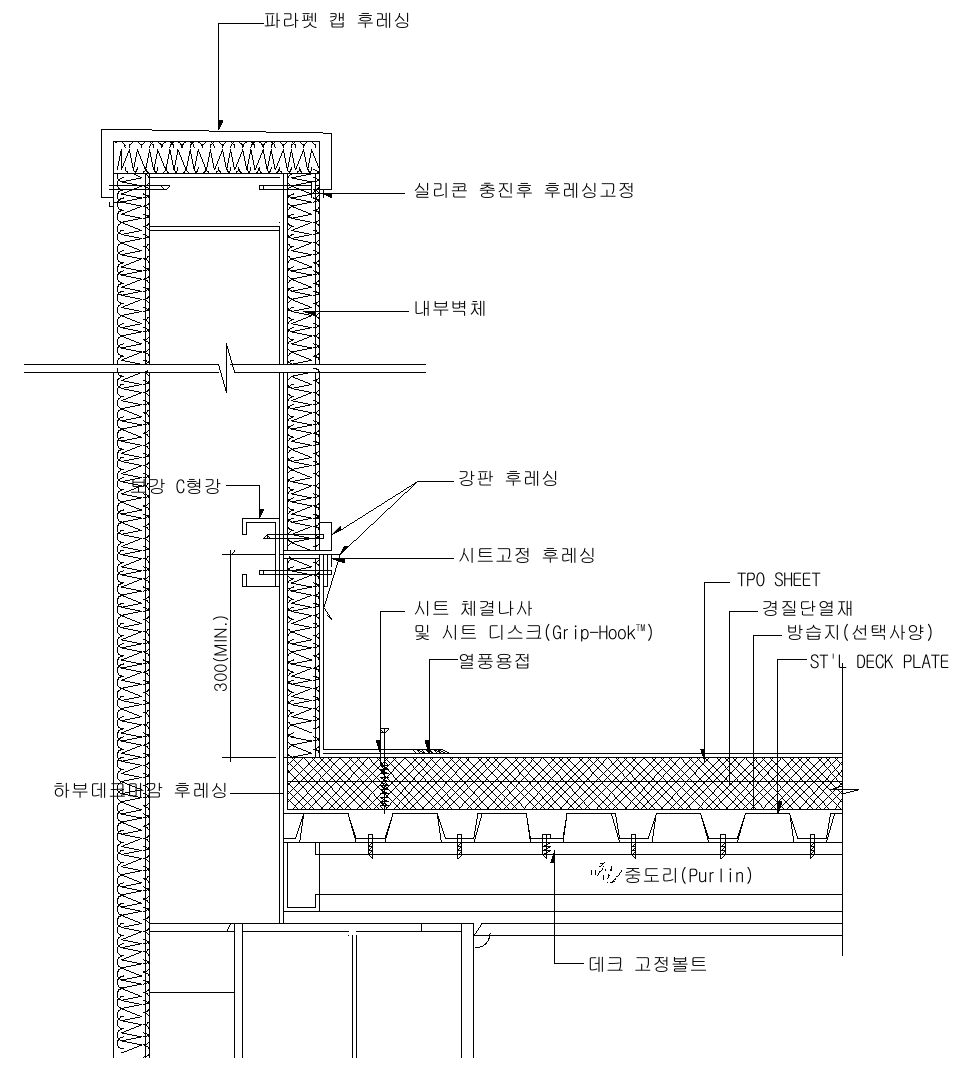

SPR-502 박공 파라펫 마감 2
적용 : 파라펫 상부에 보강 C형강을 대고 강판 캡 후레싱으로 마감하는 단면입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 입상부분의 지붕재가 평탄면에 설치되는 거리는 최소 140mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 상세도에 적용된 DECK PLATE의 규격은 1,000W x 40H이다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 캡 후레싱 이음에서 물이 들어오는 사례가 많습니다. 후레싱 이음은 물 흐름 방향으로 겹치고 실링하며, 후레싱 고정 나사 머리에도 실런트를 올립니다.

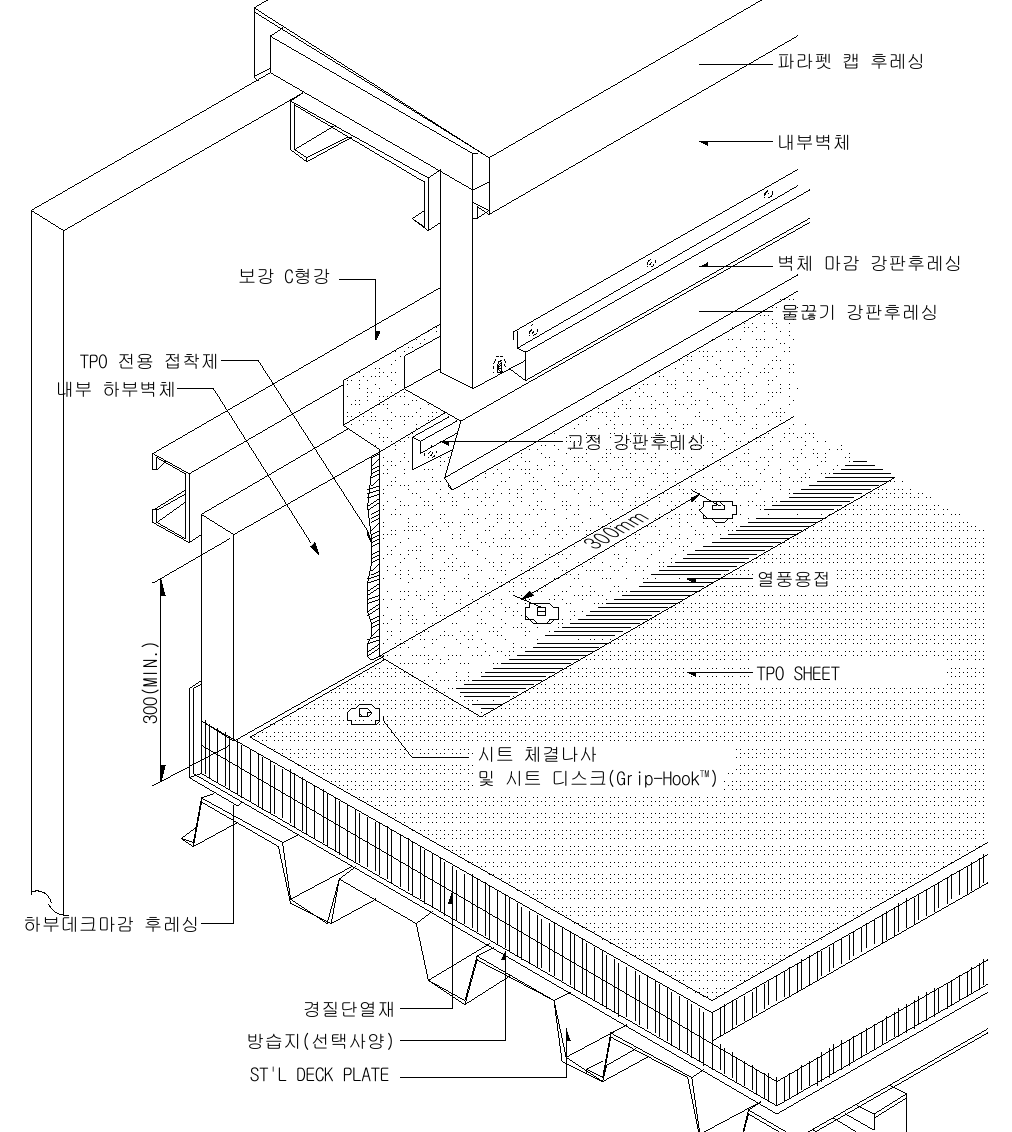

SPR-502A 박공 파라펫 마감 2A (입체도)
적용 : SPR-502를 입체로 그린 도면입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 입상부분의 지붕재가 평탄면에 설치되는 거리는 최소 140mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 상세도에 적용된 DECK PLATE의 규격은 1,000W x 40H이다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — C형강 보강과 캡 후레싱, 시트 입상 순서를 한눈에 볼 수 있습니다.

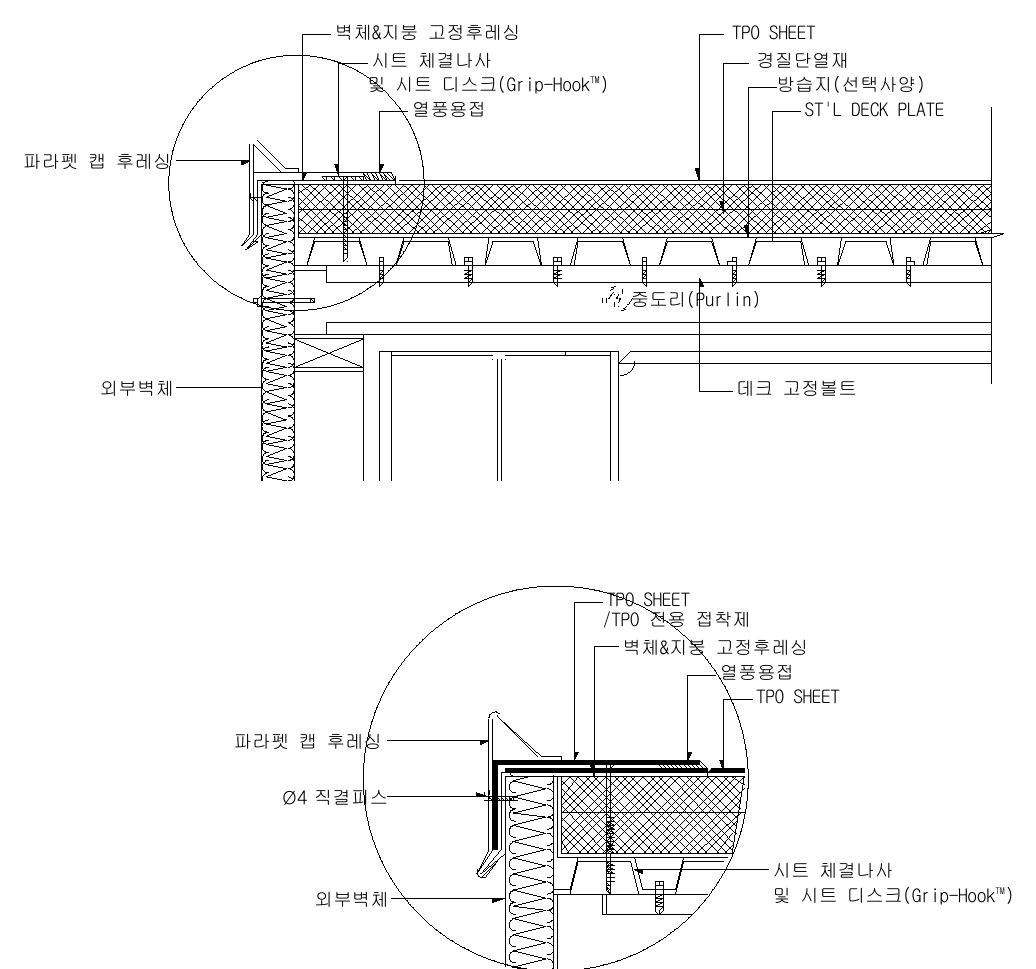

SPR-503 박공 파라펫 마감 3
적용 : 낮은 파라펫에서 시트가 벽체 상부를 감싸 넘어가는 마감입니다. 벽체를 감싸는 거리는 최소 100mm입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 지붕재가 벽체를 감싸 설치되는 거리는 최소 100mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 벽체를 감싸 마감할 때는 100mm 이상 감싸고 바깥쪽 끝단을 고정 후레싱으로 눌러야 바람에 들리지 않습니다. 원 안의 확대도가 끝단 처리입니다.
SPR-504 박공 파라펫 마감 4
적용 : 파라펫 캡 없이 강판 후레싱만으로 마감하는 단면입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 지붕재가 벽체를 감싸 설치되는 거리는 최소 100mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 캡 후레싱을 생략하는 대신 후레싱 상단 실런트에 의존하게 되므로, 실런트가 유지보수 품목이라는 점을 발주처에 미리 설명해 두어야 합니다.

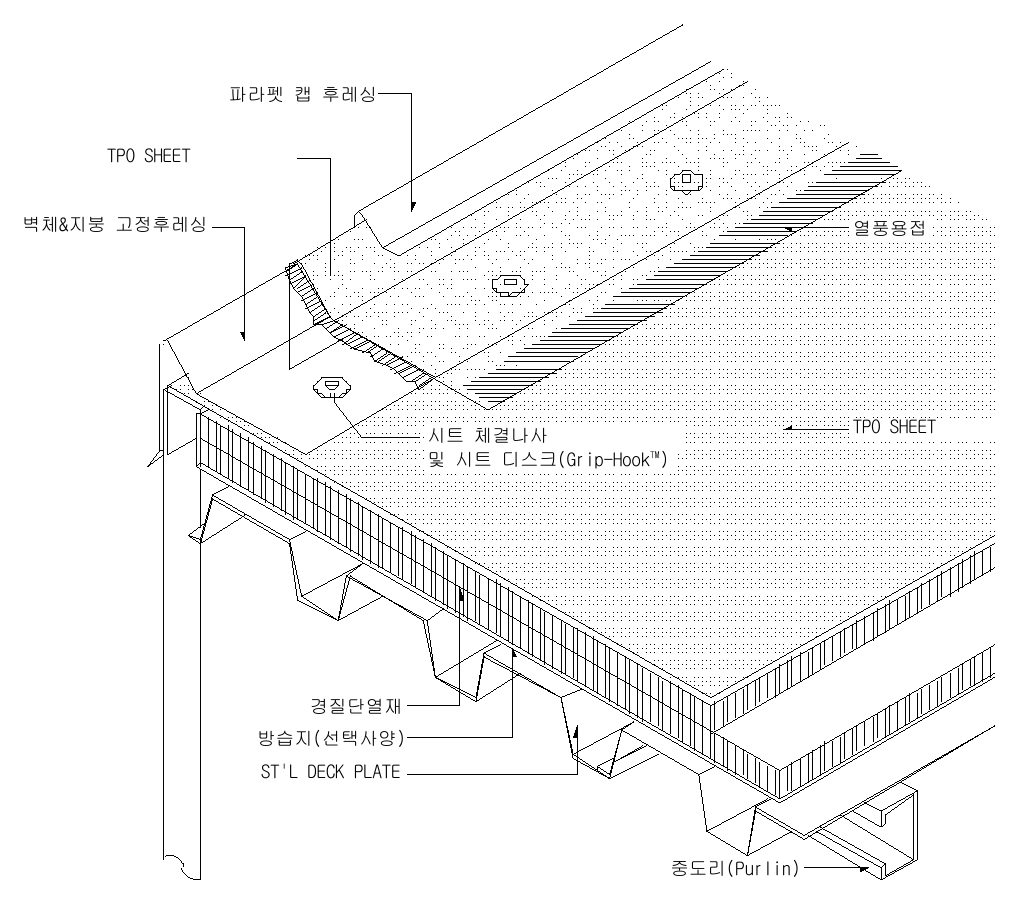

SPR-504A 박공 파라펫 마감 4A (입체도)
적용 : SPR-504를 입체로 그린 도면입니다.
비고 (도면 원문)
- 상세도는 제조사 지붕시스템에 적용한다.
- 입상부분의 지붕재가 평탄면에 설치되는 거리는 최소 140mm이다.
- 시트 디스크는 중심간격 300mm로 체결나사로 고정한다.
- 상세도에 적용된 DECK PLATE의 규격은 1,000W x 40H이다.
- 자세한 내용은 기술지원팀에 문의하여야 한다.
▶ 현장 해설 — 벽체와 지붕을 함께 잡는 고정 후레싱의 위치를 확인하는 용도입니다.
DWG(AutoCAD) 파일이 필요하십니까? 설계도면에 반영하실 수 있도록 도면번호별 DWG 파일을 드립니다. 견적문의에 “표준상세도 DWG 요청”과 필요한 도면번호(예 : SPR-703, SPR-501)를 적어 보내주시면 담당자가 회신합니다.
자주 묻는 질문
- Q. 파라펫에서 TPO 시트가 흘러내리지 않게 하는 기준은 무엇인가요?
- A. 입상부 시트가 평탄면에 최소 140mm 걸치고, 시트 디스크를 파라펫 밑동에 중심간격 300mm로 고정하는 것이 기본입니다. 낮은 파라펫을 감쌀 때는 벽체를 최소 100mm 이상 감쌉니다.
- Q. 파라펫 캡 후레싱은 꼭 필요한가요?
- A. 캡 후레싱은 시트 끝단이 비와 자외선을 직접 받지 않게 하는 부재입니다. 생략하면 후레싱 상단 실런트에 의존하게 되는데, 실런트는 유지보수 품목이라 2~3년마다 점검이 필요합니다.
