풍하중 구역 레이아웃·물매 변경 — TPO 시트방수 표준상세도 4장
지붕을 중앙부(Field)·외주부(Perimeter)·모서리(Corner)로 나눠 시트 폭과 고정 밀도를 달리 잡는 “액자구조” 레이아웃 3장과, 물매가 바뀌는 용마루·꺾임부 마감 1장입니다. 강풍 하자의 대부분이 이 구역 구분을 건너뛴 데서 시작됩니다. 각 도면 아래에 적용 부위, 도면 원문의 비고, 그리고 에스피알의 현장 해설을 붙였습니다.
출처·사용 조건 — 이 상세도는 ㈜에스피알이 원풍씨엔에스 SuperGuard TPO 표준상세도를 바탕으로 2009년에 정리한 「SPR Single Ply Roofing System 표준상세도」의 2026년 웹 게재판입니다. 시공 참고 자료이며, 규격과 치수가 다를 경우 해당 현장의 특기시방서와 설계도면이 우선합니다. 부자재 규격은 원풍 SuperGuard 기준이므로 현대L&C·ELEVATE 시트를 쓰는 현장은 각 제조사 부자재로 읽으시면 됩니다. 원본 도면번호의 오류(SPR-403·403A·702B)는 바로잡아 표기했습니다.
- SPR-201 외주부 구간 “액자구조” LAYOUT (A)
- SPR-202 외주부 구간 “액자구조” LAYOUT (B)
- SPR-203 외주부 구간 “액자구조” LAYOUT (C)
- SPR-301 물매 변경 부분·용마루 마감 상세도
SPR-201 외주부 구간 “액자구조” LAYOUT (A)
적용 : 중앙부는 폭 1,740mm 시트, 외주부·모서리는 폭 1,340mm 시트로 좁혀 고정 밀도를 높이는 배치입니다.
비고 (도면 원문)
- 지붕재 폭 : 중앙부 1,740 mm, 외주부 1,340mm
- 중앙부와 외주부의 구간은 '건축물하중기준에 따른 풍하중 해설 및 설계'에 따라 산정한다.
- 제조사가 지정한 단열재와 체결나사 및 앵커를 사용하여야 한다.
- 풍하중에 따른 중앙부, 외주부, 코너부 체결나사의 간격은 기술지원팀에 문의하여야 한다.
- 풍하중에 따른 조각지붕재 보강설치 유무는 기술지원팀에 문의하여야 한다.
- 제조사가 지정하거나 제공된 제품을 사용하지 않을 경우 제조사는 지붕 시스템에 대하여 보증을 제공하지 않는다.
▶ 현장 해설 — 시트 폭을 줄여 이음부 고정 열을 촘촘히 만드는 방식입니다. 바깥 테두리를 좁은 시트로 두르기 때문에 “액자구조”라고 부릅니다. 구간 폭은 건축물 하중기준의 풍하중 산정에 따르며, 체결 간격은 기술지원팀 산정이 필요합니다.

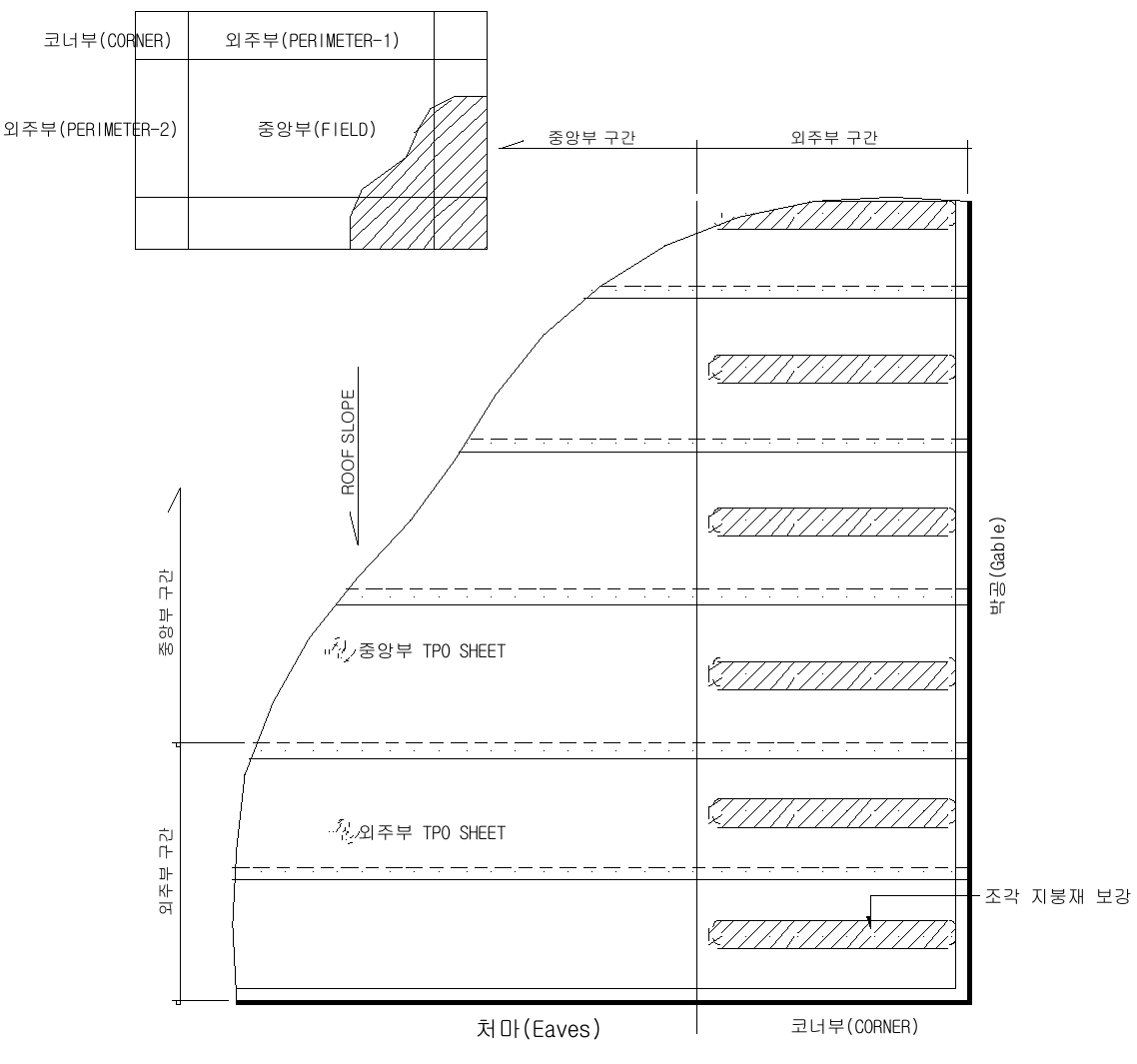

SPR-202 외주부 구간 “액자구조” LAYOUT (B)
적용 : 중앙부 시트는 그대로 두고 외주부·모서리에 보강 띠 시트(조각 지붕재)를 추가로 고정하는 배치입니다.
비고 (도면 원문)
- 지붕재 폭 : 중앙부 1,740 mm, 외주부 1,340mm
- 중앙부와 외주부의 구간은 '건축물하중기준에 따른 풍하중 해설 및 설계'에 따라 산정한다.
- 제조사가 지정한 단열재와 체결나사 및 앵커를 사용하여야 한다.
- 풍하중에 따른 체결나사의 간격은 기술지원팀에 문의하여야 한다.
- 풍하중에 따른 조각지붕재 보강설치 유무는 기술지원팀에 문의하여야 한다.
- 제조사가 지정하거나 제공된 제품을 사용하지 않을 경우 제조사는 지붕 시스템에 대하여 보증을 제공하지 않는다.
▶ 현장 해설 — 시트 폭을 바꾸지 않고 보강 띠로 고정 열을 추가하는 방식이라 광폭 시트를 그대로 쓸 때 유리합니다. 보강 띠의 설치 여부와 간격도 풍하중에 따라 정합니다.
SPR-203 외주부 구간 “액자구조” LAYOUT (C)
적용 : 고주파 유도가열 공법에서 외주부·모서리의 유도가열 디스크 밀도를 높여 풍하중에 대응하는 배치입니다.
비고 (도면 원문)
- 지붕재 폭 : 중앙부 1,740 mm, 외주부 1,340mm
- 중앙부와 외주부의 구간은 '건축물하중기준에 따른 풍하중 해설 및 설계'에 따라 산정한다.
- 제조사가 지정한 단열재와 체결나사 및 앵커를 사용하여야 한다.
- 풍하중에 따른 체결나사의 간격은 기술지원팀에 문의하여야 한다.
- 풍하중에 따른 고주파 유도가열 접합의 간격은 기술지원팀에 문의하여야 한다.
- 제조사가 지정하거나 제공된 제품을 사용하지 않을 경우 제조사는 지붕 시스템에 대하여 보증을 제공하지 않는다.
▶ 현장 해설 — 유도가열 공법은 시트 폭 대신 디스크 개수로 풍하중에 대응합니다. 디스크 배치도는 시공 전에 도면으로 확정하고, 시공 후에는 디스크 위치가 겉으로 보이지 않으므로 사진 기록을 남겨야 합니다.
SPR-301 물매 변경 부분·용마루 마감 상세도
적용 : 지붕 물매가 바뀌는 꺾임부와 용마루에서 단열재·시트를 고정하는 방법입니다.
비고 (도면 원문)
- 체결나사 및 시트디스크 간격 결정은 기술지원팀에 문의하여야 한다.
- 방습지는 끝단부를 밀봉하여야 한다.
▶ 현장 해설 — 꺾임부는 시트에 항상 장력이 걸리는 자리라 디스크 열을 꺾임선 양쪽에 두어야 합니다. 방습지는 끝단을 밀봉해야 습기가 단열재로 들어가지 않습니다.
DWG(AutoCAD) 파일이 필요하십니까? 설계도면에 반영하실 수 있도록 도면번호별 DWG 파일을 드립니다. 견적문의에 “표준상세도 DWG 요청”과 필요한 도면번호(예 : SPR-703, SPR-501)를 적어 보내주시면 담당자가 회신합니다.
자주 묻는 질문
- Q. 지붕 외주부와 모서리는 왜 고정을 더 촘촘히 하나요?
- A. 풍압은 모서리, 외주부, 중앙부 순으로 크기 때문입니다. 표준상세도는 시트 폭을 1,740mm에서 1,340mm로 줄이거나 보강 띠 시트, 유도가열 디스크를 추가하는 세 가지 "액자구조" 배치로 대응합니다.
- Q. 풍하중 구역의 폭은 어떻게 정하나요?
- A. 건축물 하중기준(KDS 41 12 00)의 풍하중 산정에 따라 건물 높이와 지역, 노풍도로 정합니다. 높이 20m 이상이거나 개활지·해안 현장은 기술지원팀이 별도로 산정합니다.
