현대L&C TPO 표준상세도 — 태양광 브라켓·시트판넬 시스템 7장

지붕 태양광 지지대 관통부를 TPO CONE으로 완전 용접 마감하는 브라켓 2종(고급형·보급형)과, SY패널 지붕 전용 시트판넬 시스템의 기본 단면·풍하중 구역별 체결 배치·시트 고정/겹침 배치·T-조인트 패치 5장입니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. O-001 태양광 브라켓 (고급형)
2. O-002 태양광 브라켓 (보급형)
3. P-001 SHT PANEL SYSTEM — 기본 단면
4. P-002 SHT PANEL SYSTEM — 코너 시트 배치 (corner sheet layout)
5. P-003 SHT PANEL SYSTEM — 시트 고정 배치 (TPO sheet fixing layout)
6. P-004 SHT PANEL SYSTEM — 시트 겹침 배치 (TPO sheet lapping layout)
7. P-005 SHT PANEL SYSTEM — T-조인트 패치 상세 (T-JOINT PATCH DETAIL)

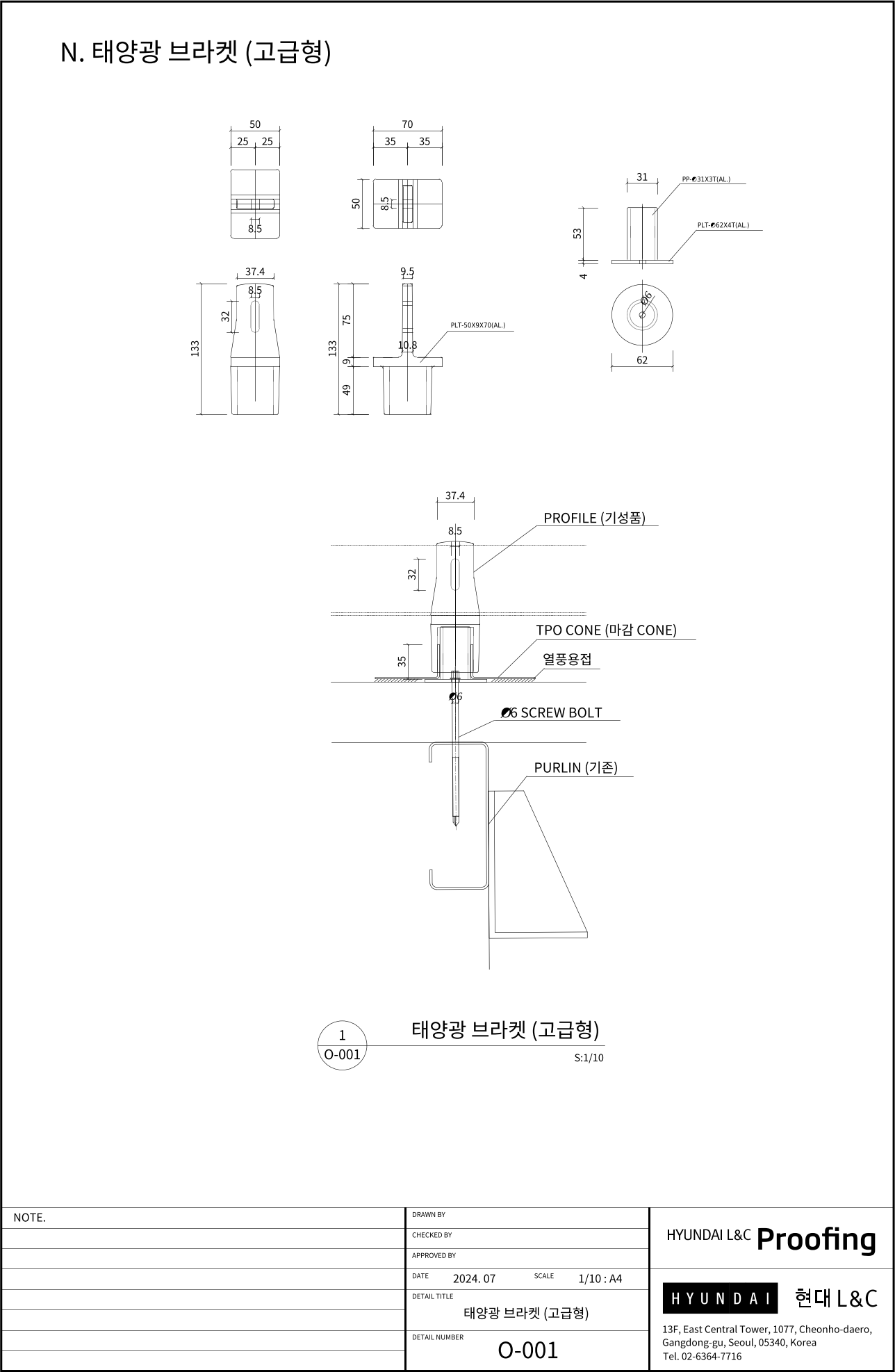

O-001 태양광 브라켓 (고급형)

적용 : 기존 중도리(Purlin)에 ∅6 SCREW BOLT로 고정한 알루미늄 브라켓(PP-∅31×3T, PLT-∅62×4T, PLT-50×9×70)과 기성 프로파일 위에 TPO CONE(마감 콘)을 씌워 Proofing TPO 시트와 열풍용접하는 태양광 지지대 마감입니다.

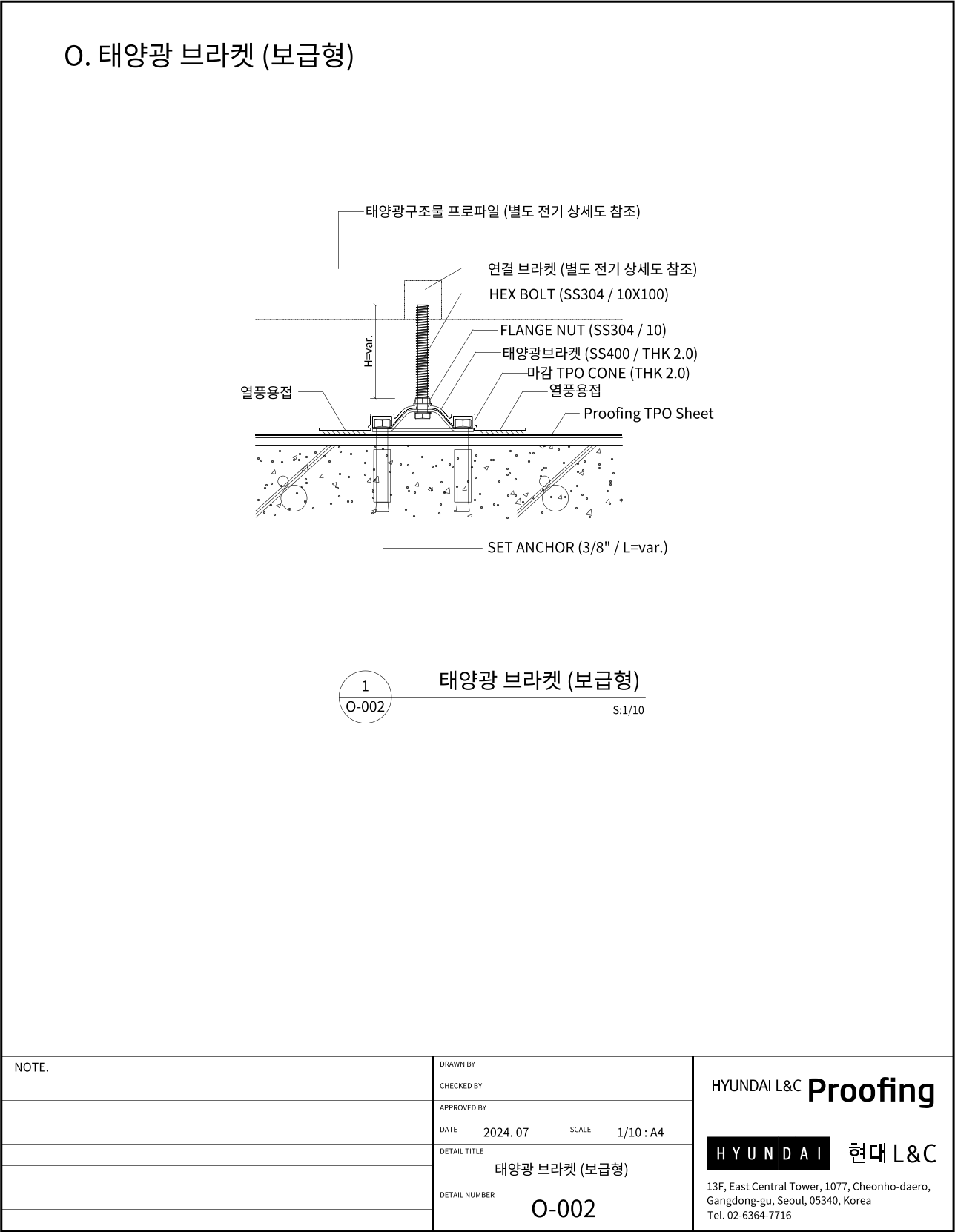

O-002 태양광 브라켓 (보급형)

적용 : SS400 THK2.0 태양광 브라켓을 SET ANCHOR(3/8″)로 고정하고 마감 TPO CONE(THK2.0)을 씌워 Proofing TPO 시트와 열풍용접하는 보급형 지지대 마감입니다. 상부 연결 브라켓·프로파일은 SS304 HEX BOLT 10×100·FLANGE NUT로 체결하며 별도 전기 상세도를 따릅니다.

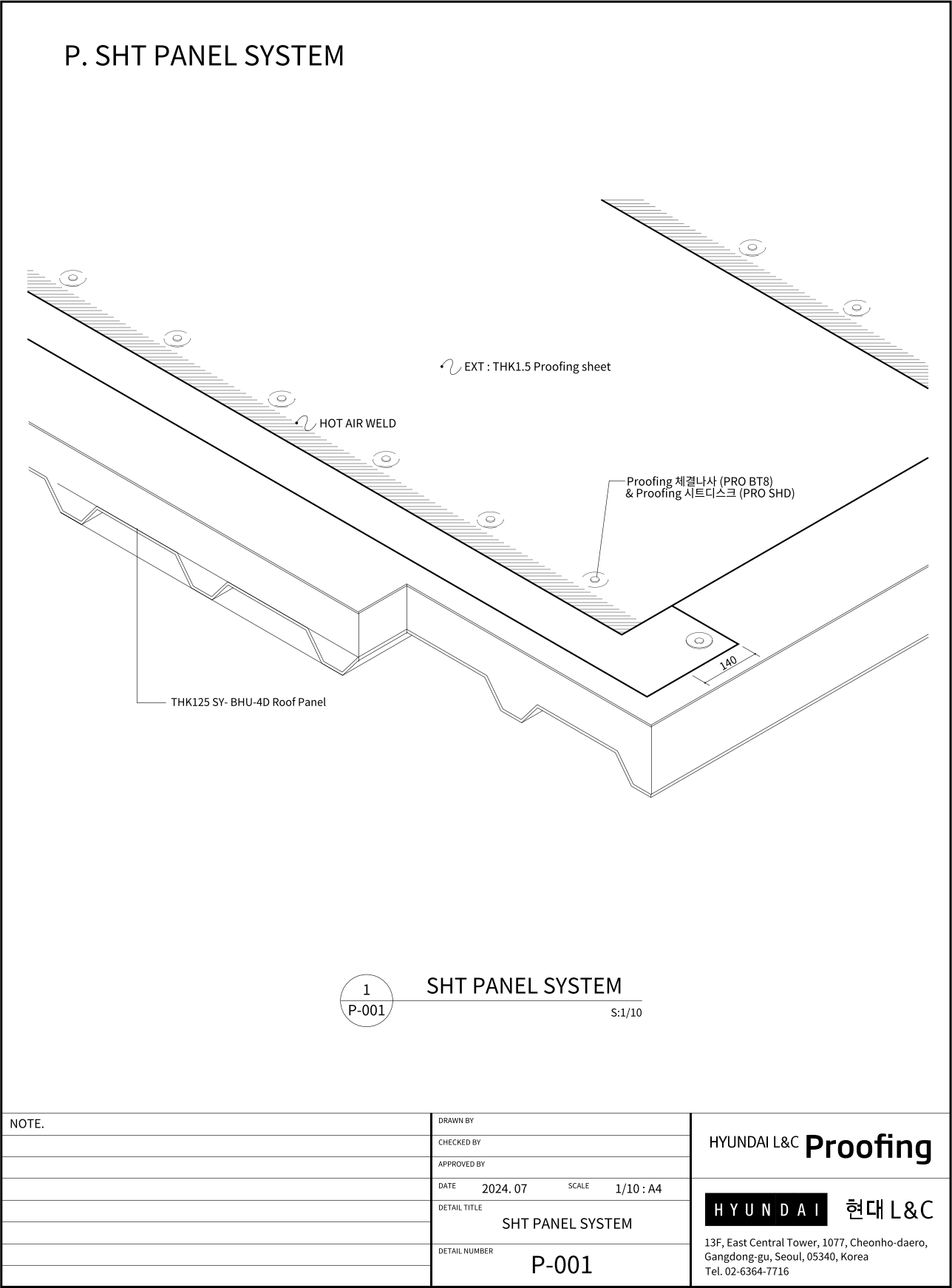

P-001 SHT PANEL SYSTEM — 기본 단면

적용 : SY패널 BHU-4D 지붕 판넬(THK125) 위에 THK1.5 Proofing 시트를 Proofing 체결나사(PRO BT8)·시트디스크(PRO SHD)로 고정하고 열풍용접(HOT AIR WELD)하는 시트판넬 시스템 기본 단면입니다.

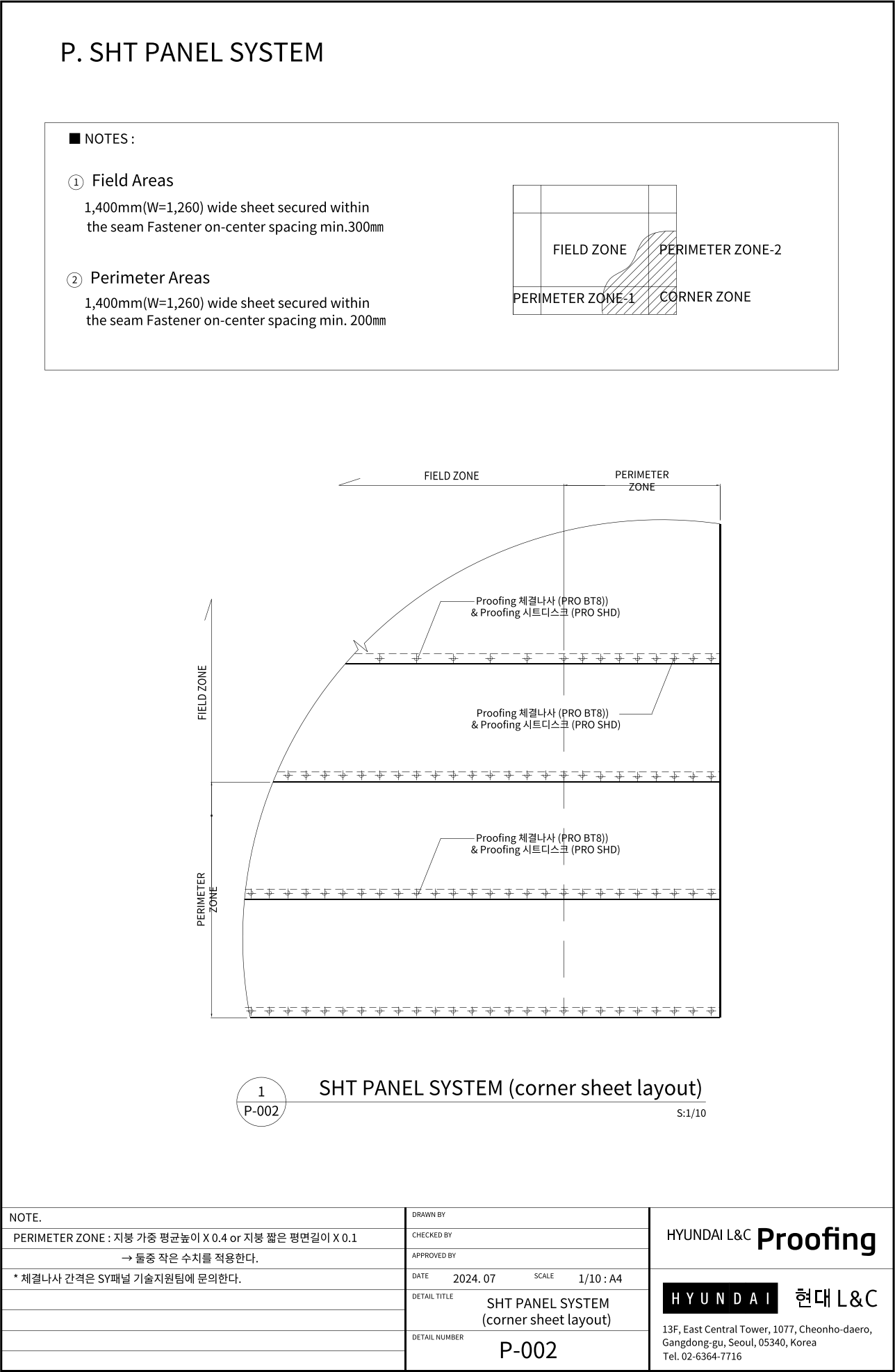

P-002 SHT PANEL SYSTEM — 코너 시트 배치 (corner sheet layout)

적용 : 지붕을 중앙부(FIELD ZONE)·외주부(PERIMETER ZONE-1·2)·모서리(CORNER ZONE)로 나눠 체결 간격을 달리하는 배치도입니다. 1,400mm 폭 시트(유효폭 1,260) 기준으로 중앙부 이음 체결 간격 최소 300mm, 외주부 최소 200mm를 적용합니다.

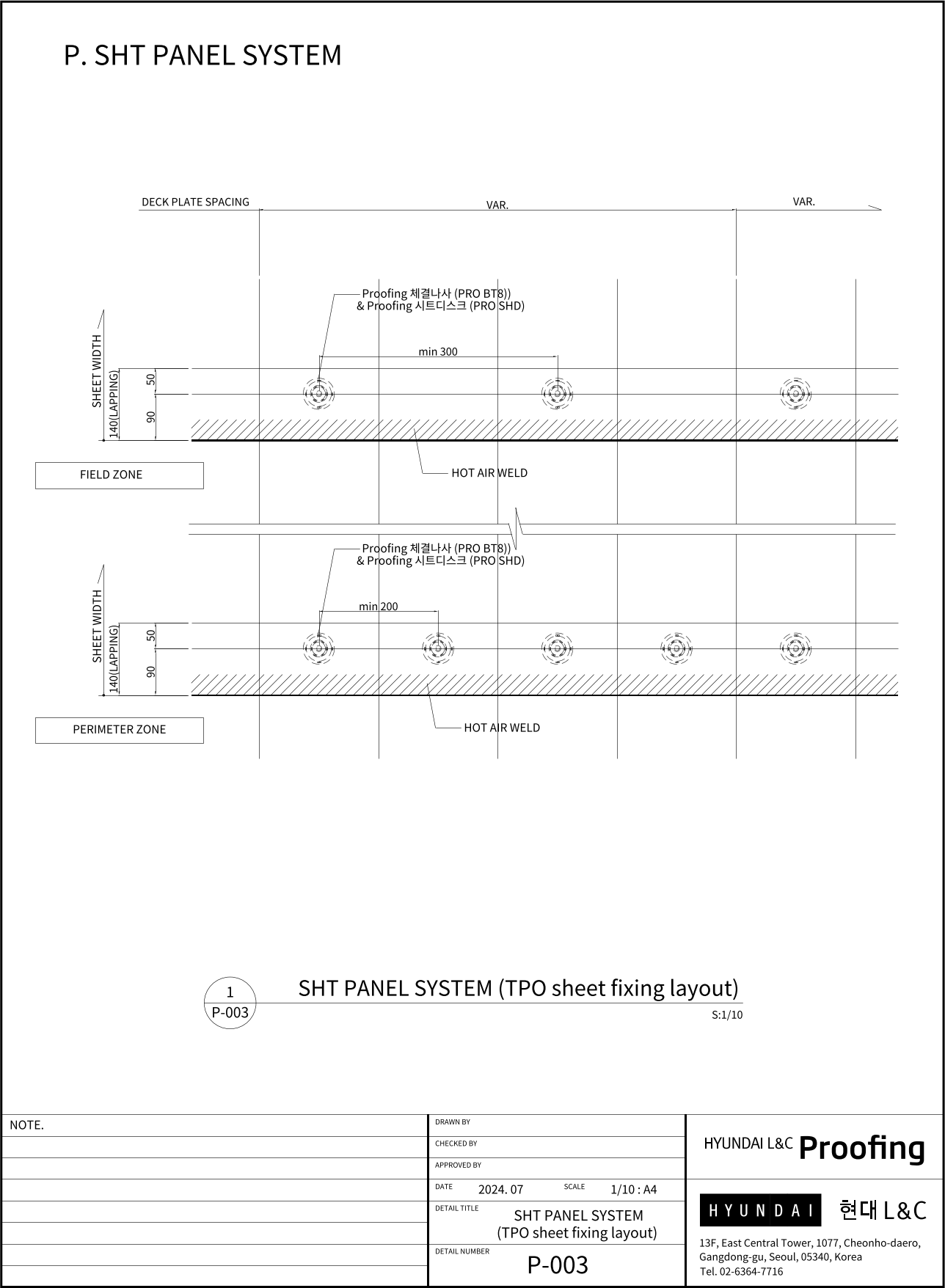

P-003 SHT PANEL SYSTEM — 시트 고정 배치 (TPO sheet fixing layout)

적용 : 판넬 리브(DECK PLATE SPACING) 위에 Proofing 체결나사·시트디스크를 배치하고 시트 이음을 열풍용접하는 고정 배치도입니다. 중앙부와 외주부의 체결 간격 차이를 평면으로 보여줍니다.

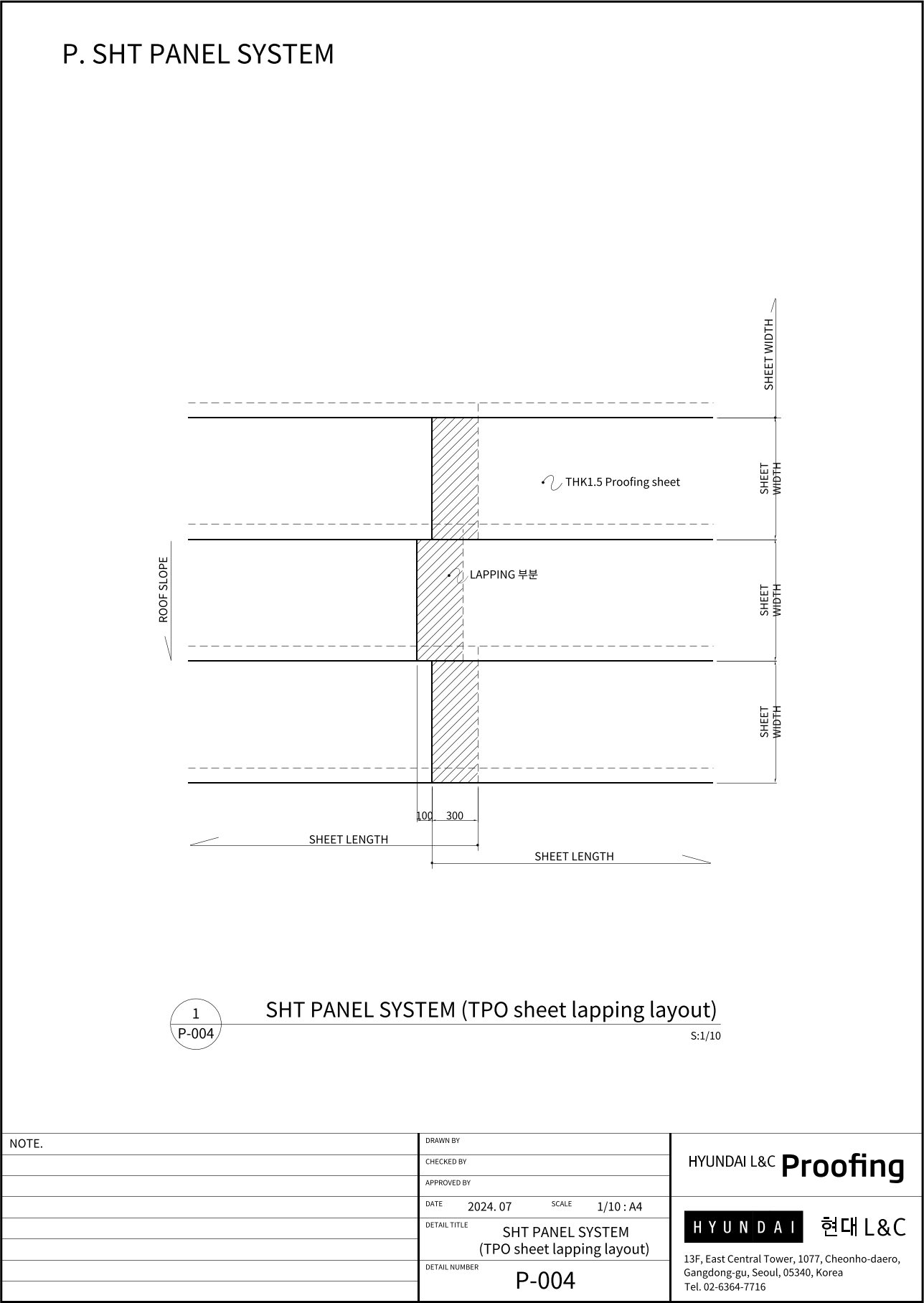

P-004 SHT PANEL SYSTEM — 시트 겹침 배치 (TPO sheet lapping layout)

적용 : THK1.5 Proofing 시트의 길이 방향·폭 방향 겹침(LAPPING) 위치를 지붕 물매(ROOF SLOPE)에 맞춰 배치한 도면입니다. 상류 시트가 하류 시트 위에 오도록 겹칩니다.

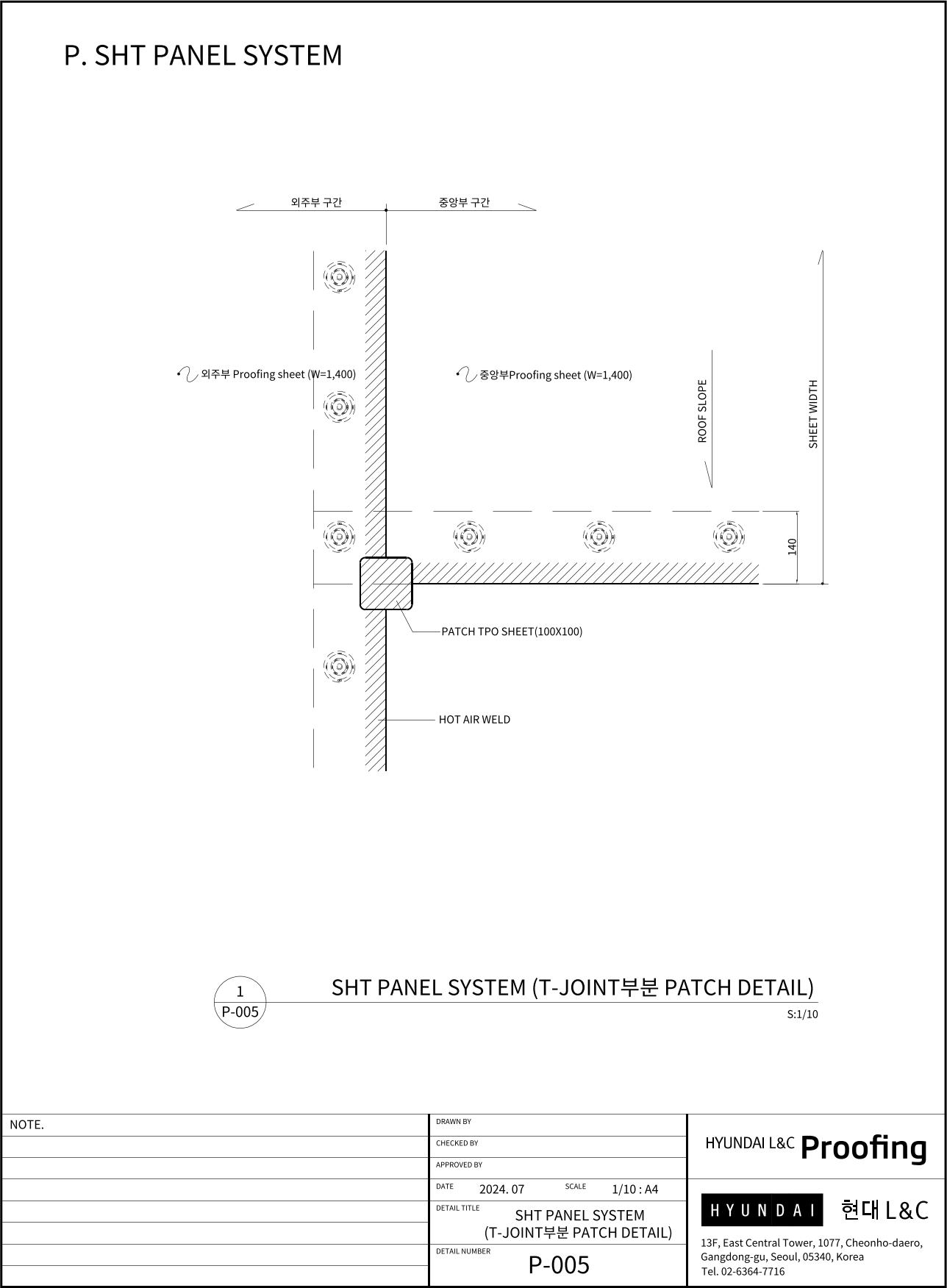

P-005 SHT PANEL SYSTEM — T-조인트 패치 상세 (T-JOINT PATCH DETAIL)

적용 : 외주부·중앙부 Proofing 시트(W=1,400)가 만나는 T-조인트에 100×100 PATCH TPO SHEET를 덧대 열풍용접하는 상세입니다.

자주 묻는 질문

Q. 지붕 태양광 설치 전에 방수를 먼저 해야 하나요?

A. 네. 지지대 관통부마다 TPO 콘으로 용접 마감해야 하므로, 방수 시공사가 브라켓 고정과 콘 마감까지 끝낸 뒤 태양광 업체가 프로파일을 올리는 순서가 맞습니다. 순서가 바뀌면 관통부 보증이 어렵습니다.

Q. 외주부(PERIMETER ZONE) 폭은 어떻게 정하나요?

A. 지붕 가중 평균높이×0.4 또는 지붕 짧은 변×0.1 중 작은 값입니다(P-002 NOTE). 이 구역은 중앙부보다 체결 간격을 좁힙니다(중앙 300mm, 외주 200mm 이상).
