현대L&C TPO 표준상세도 — 코너 마감·비노출 공법 5장

오목·볼록 모서리에 조각 시트(PATCH)를 성형하는 코너 마감 1장과, 보호 콘크리트 비노출 공법의 파라펫·증축 대비 기둥 상세 4장(축척 1/20)입니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. L-001 오목 / 볼록 모서리 마감
2. M-001 비노출 TPO 공법 — 파라펫 (일반형)
3. N-001 비노출 TPO 공법 — 기둥 1 (판넬 외장)
4. N-002 비노출 TPO 공법 — 기둥 2 (강판 마감)
5. N-003 비노출 TPO 공법 — 기둥 3 (바닥 접합부)

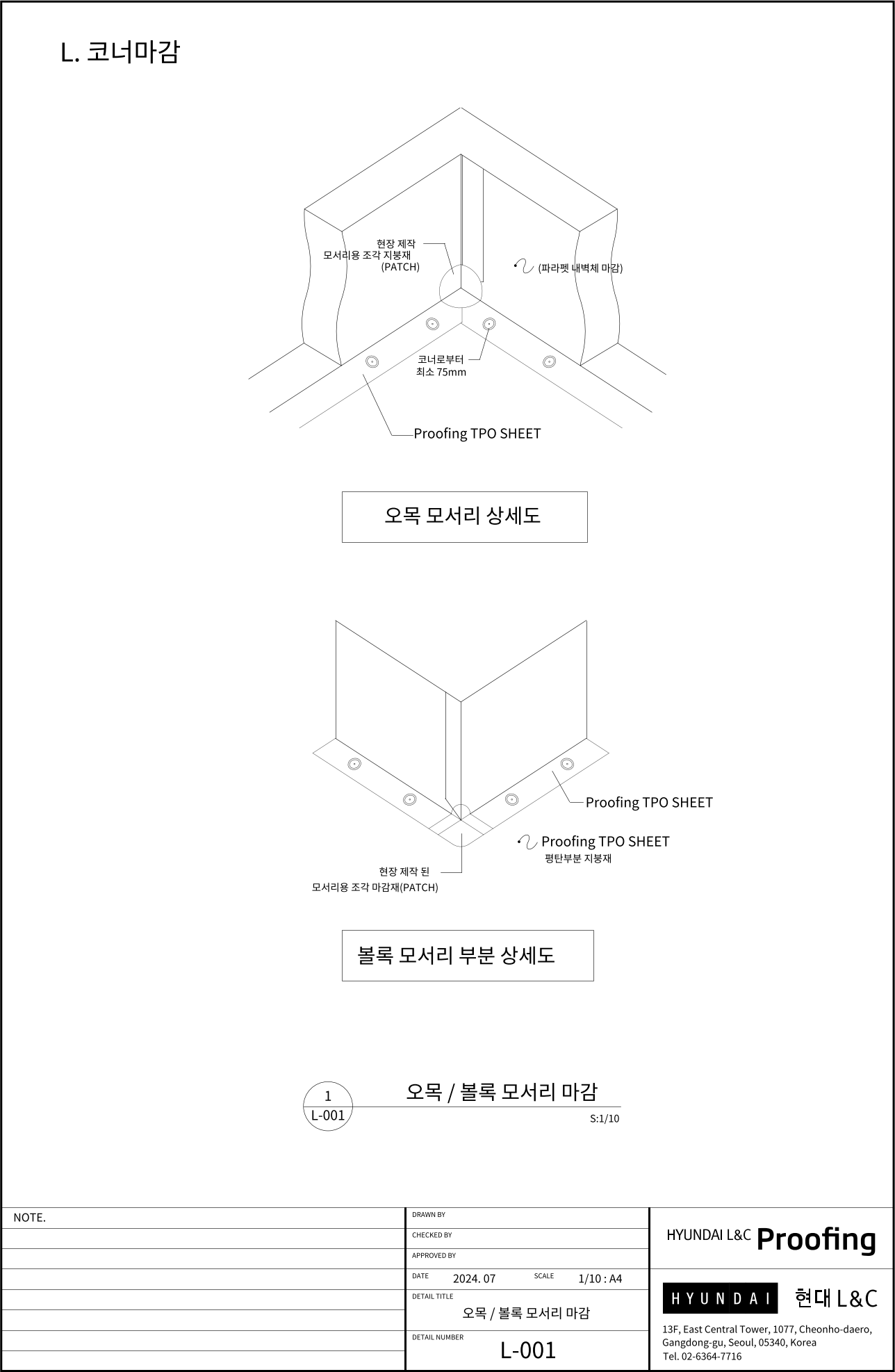

L-001 오목 / 볼록 모서리 마감

적용 : 파라펫 내벽체 등에서 생기는 오목(안쪽) 모서리와 볼록(바깥쪽) 모서리를 현장 제작한 모서리용 조각 지붕재(PATCH)로 보강하는 상세입니다. 평탄 부분 지붕재 위에 코너로부터 최소 75mm 이상 겹치도록 패치를 성형해 용접합니다.

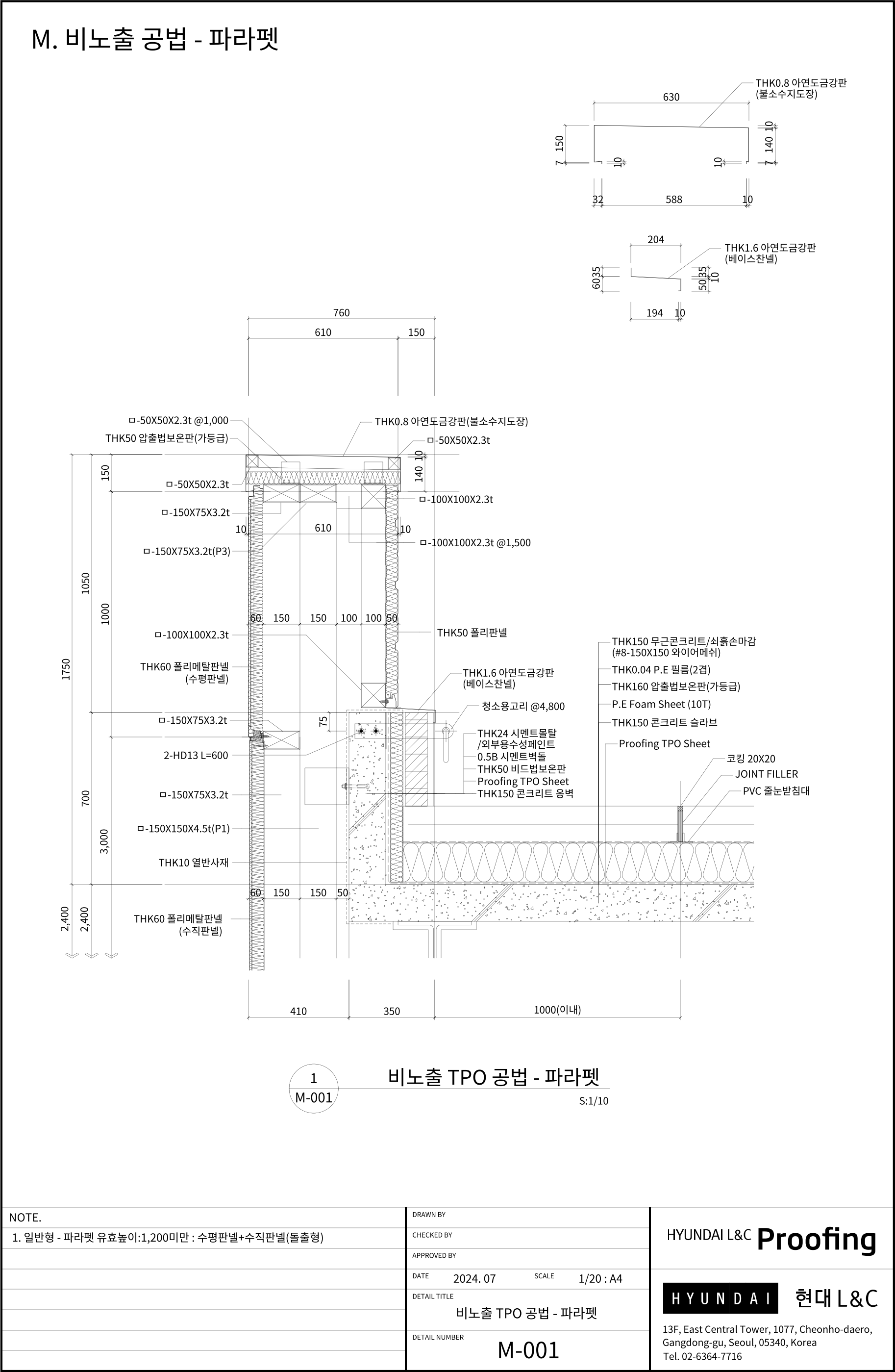

M-001 비노출 TPO 공법 — 파라펫 (일반형)

적용 : 보호 콘크리트 비노출 공법에서 파라펫 유효높이 1,200mm 미만일 때의 단면입니다. 콘크리트 슬라브 위 Proofing TPO 시트, PE Foam Sheet 10T, 압출법보온판 160mm(가등급), PE 필름 2겹, 무근 콘크리트 150mm(와이어메쉬) 순으로 올리고, 파라펫은 비드법보온판 50mm·시멘트벽돌·시멘트몰탈 위에 각파이프 하지와 폴리판넬·폴리메탈판넬(수평·수직 판넬)로 외장 마감합니다. 축척 1/20.

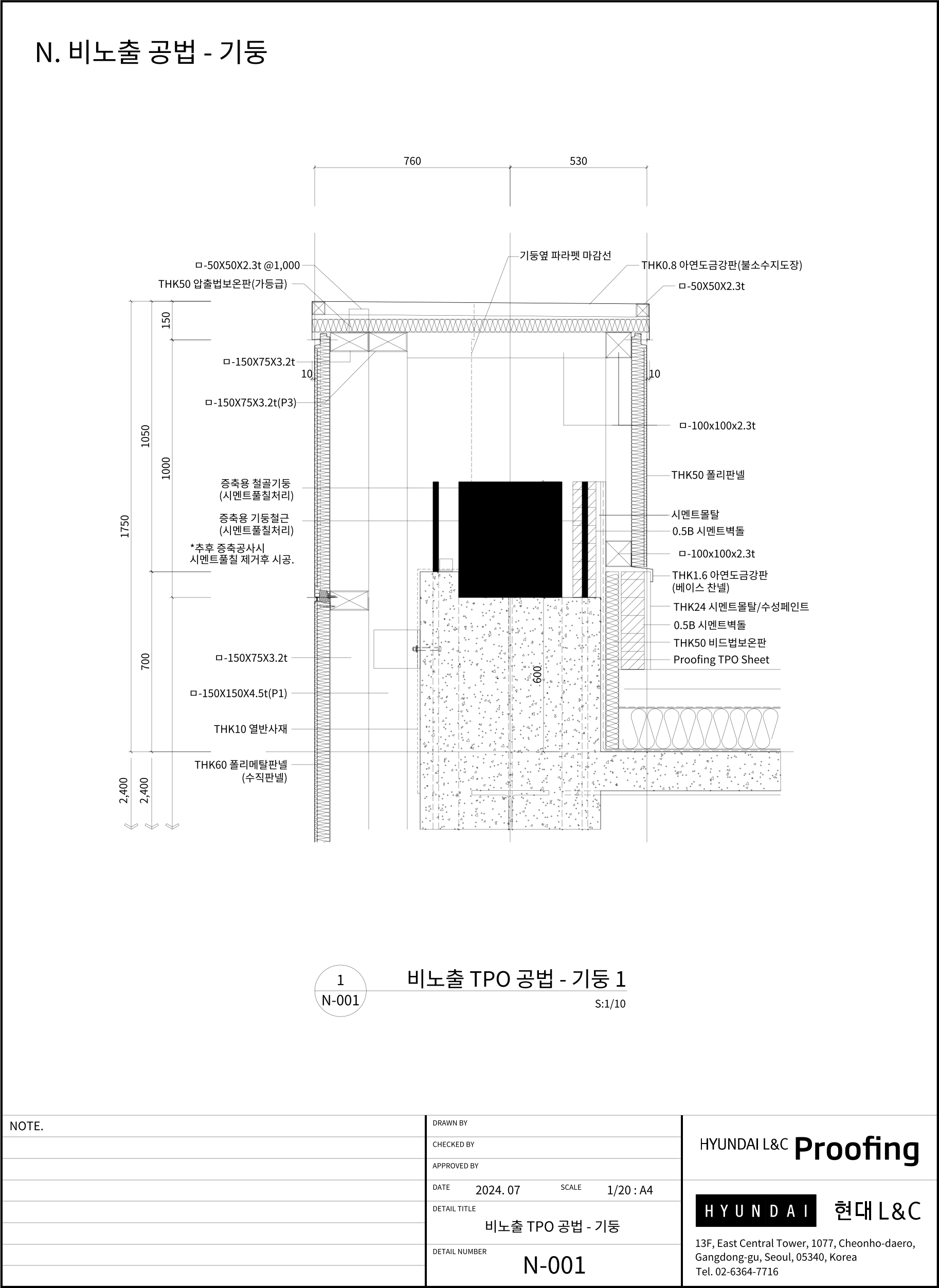

N-001 비노출 TPO 공법 — 기둥 1 (판넬 외장)

적용 : 장래 증축을 위해 옥상에 남겨 둔 철골 기둥·기둥 철근 주위의 비노출 공법 상세입니다. 기둥 주위를 시멘트벽돌과 비드법보온판 50mm로 감싸고 Proofing TPO 시트를 입상시킨 뒤, 각파이프 하지에 폴리판넬·폴리메탈판넬(수직 판넬)로 외장 마감합니다. 증축용 기둥철근은 시멘트풀칠로 보호합니다. 축척 1/20.

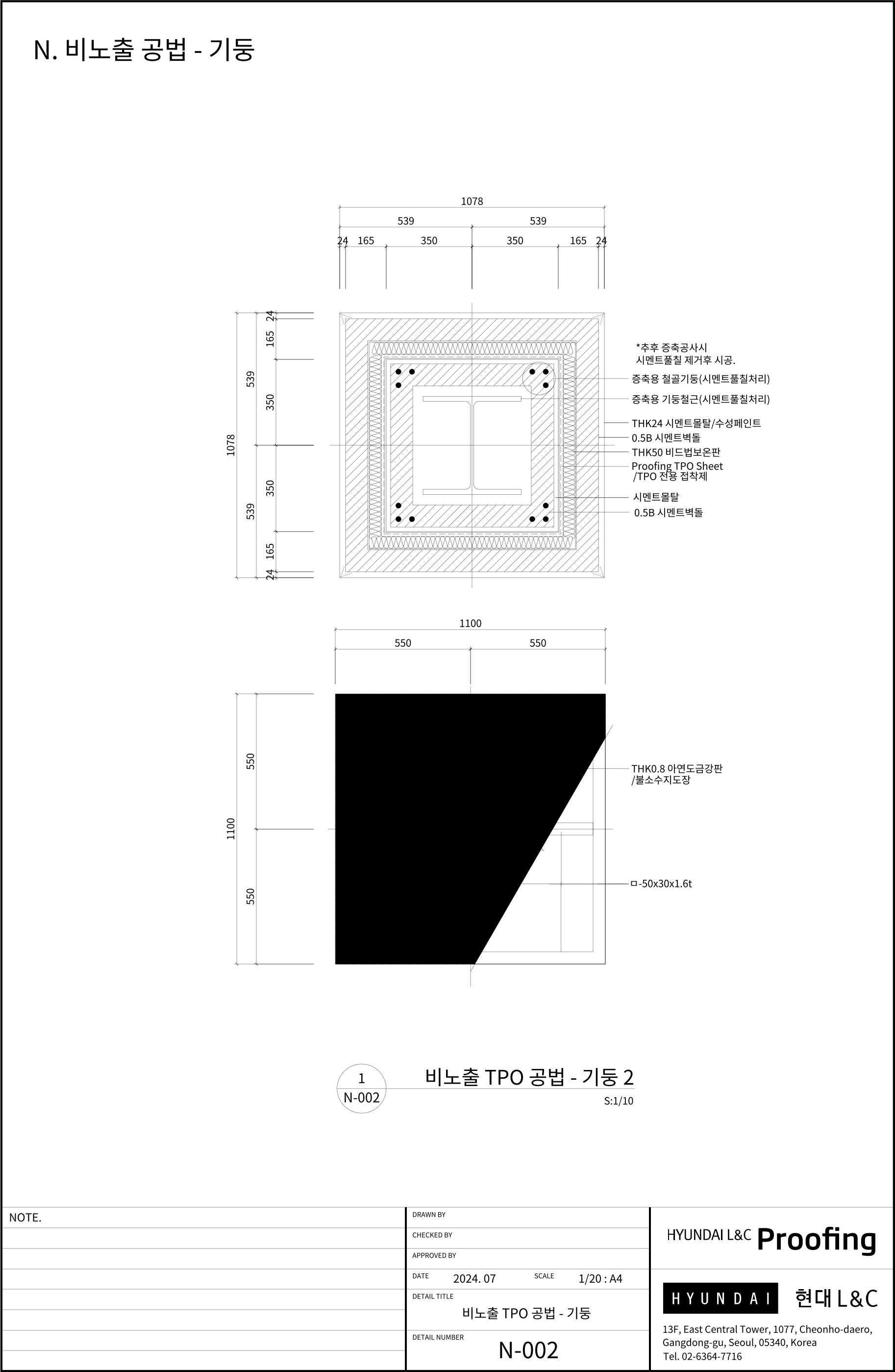

N-002 비노출 TPO 공법 — 기둥 2 (강판 마감)

적용 : 증축용 철골 기둥 주위를 시멘트벽돌·비드법보온판·시멘트몰탈로 감싸고 Proofing TPO 시트를 TPO 전용 접착제로 입상시킨 뒤, ㅁ-50×30×1.6T 하지에 0.8mm 아연도금강판(불소수지도장)으로 마감하는 단면입니다. 축척 1/20.

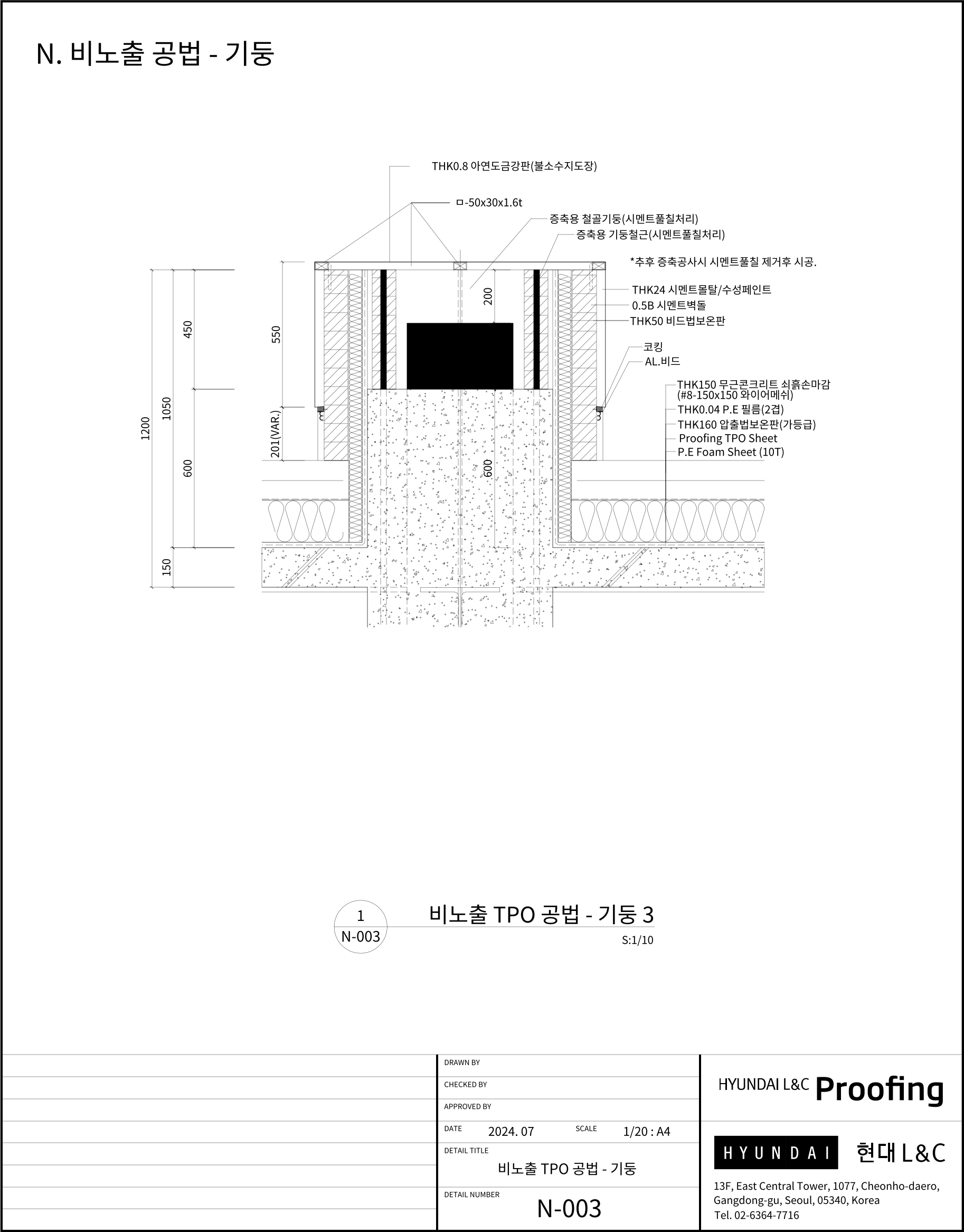

N-003 비노출 TPO 공법 — 기둥 3 (바닥 접합부)

적용 : 기둥 방수 턱과 누름 콘크리트가 만나는 바닥 접합부 상세입니다. 콘크리트 슬라브 위 Proofing TPO 시트와 PE Foam Sheet 10T, 압출법보온판 160mm, PE 필름 2겹, 무근 콘크리트 150mm(와이어메쉬, 쇠흙손 마감)가 턱과 만나는 곳을 AL.비드와 코킹으로 마무리합니다. 축척 1/20.

자주 묻는 질문

Q. 비노출 공법과 노출 공법의 차이는 무엇인가요?

A. 노출은 TPO 시트가 최종 마감면이고, 비노출은 시트 위에 단열재와 무근 콘크리트를 올려 시트를 보호하는 방식입니다. 비노출은 시공 후 보수가 불가능하므로 보호층 타설 전 이음부 전수 검사와 담수 시험이 필수입니다.

Q. 모서리 마감에 기성 코너 피스를 써도 되나요?

A. 네. 인사이드·아웃사이드 코너 기성품을 쓰면 성형 시간이 줄고 품질이 고릅니다. 현장 제작 시에는 코너에서 75mm 이상 겹치게 패치를 둥글게 잘라 용접합니다(L-001).
