현대L&C TPO 표준상세도 — 돌출부 마감 10장 (H형강·파이프·드레인·통풍기·채광창)

H형강, 원형 파이프, 고열 관통 파이프, 각파이프, 드레인, 통풍기, 채광창 등 지붕을 관통하는 돌출부 10장입니다. 입상부 최소 140mm, 70℃ 이상 고온면 직접 시공 금지, 드레인 시트 30mm 작게 절단 등 NOTE의 수치 기준을 원문대로 실었습니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. K-001 H-형강 마감
2. K-002 H-형강 마감 투시도
3. K-003 원형 파이프 마감 1
4. K-004 원형 파이프 마감 투시도
5. K-005 고열 관통 파이프 마감
6. K-006 드레인 마감
7. K-007 드레인 마감 투시도
8. K-008 각파이프 마감 투시도
9. K-009 통풍기 마감 상세도
10. K-010 채광창 마감 상세도

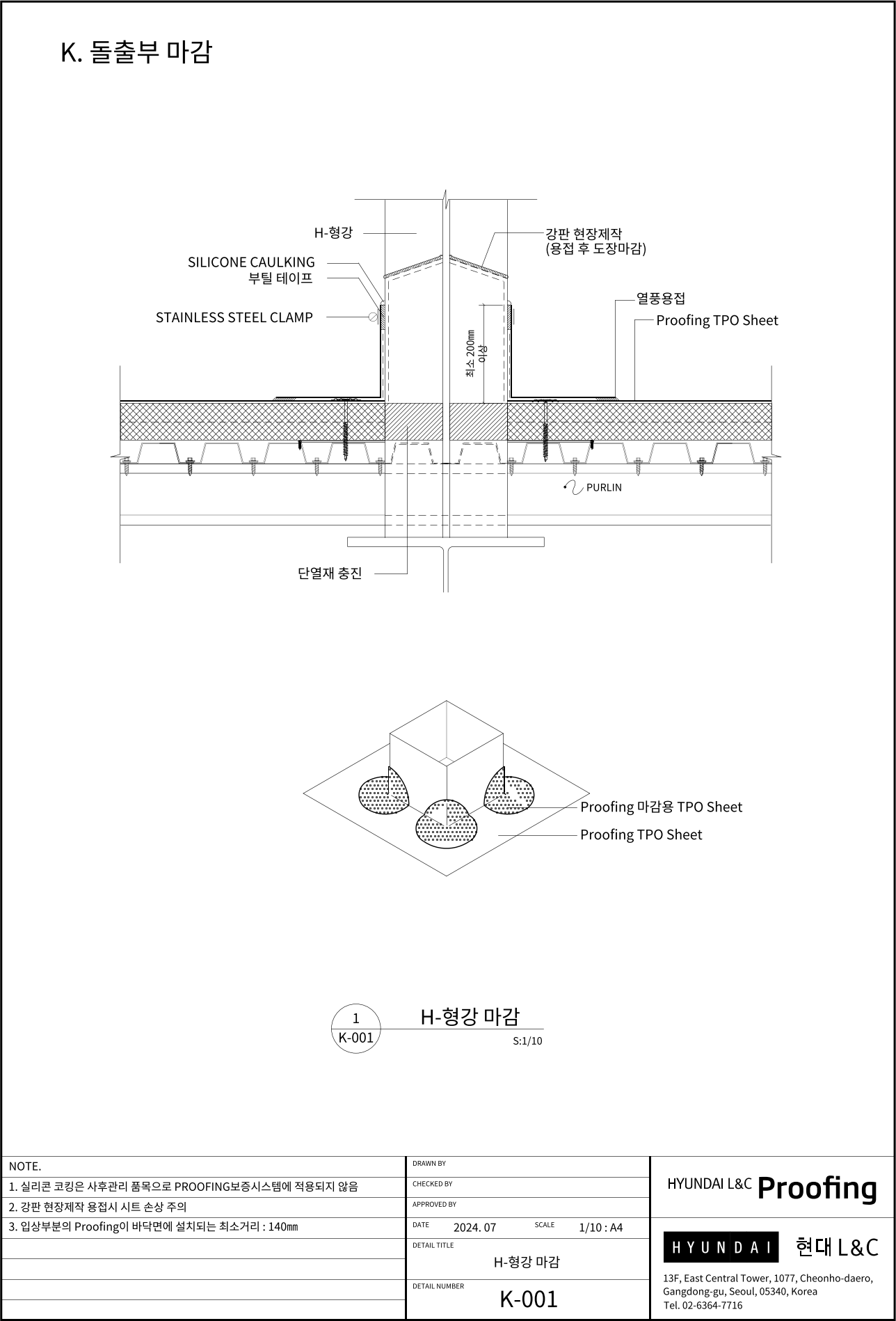

K-001 H-형강 마감

적용 : H형강 기둥·브레이스가 지붕을 관통하는 부위의 마감입니다. 강판을 현장 제작(용접 후 도장)해 H형강을 감싸고 단열재를 충진한 뒤, Proofing 마감용 TPO 시트를 입상시켜 STAINLESS STEEL CLAMP로 조이고 부틸 테이프·실리콘 코킹으로 마무리합니다.

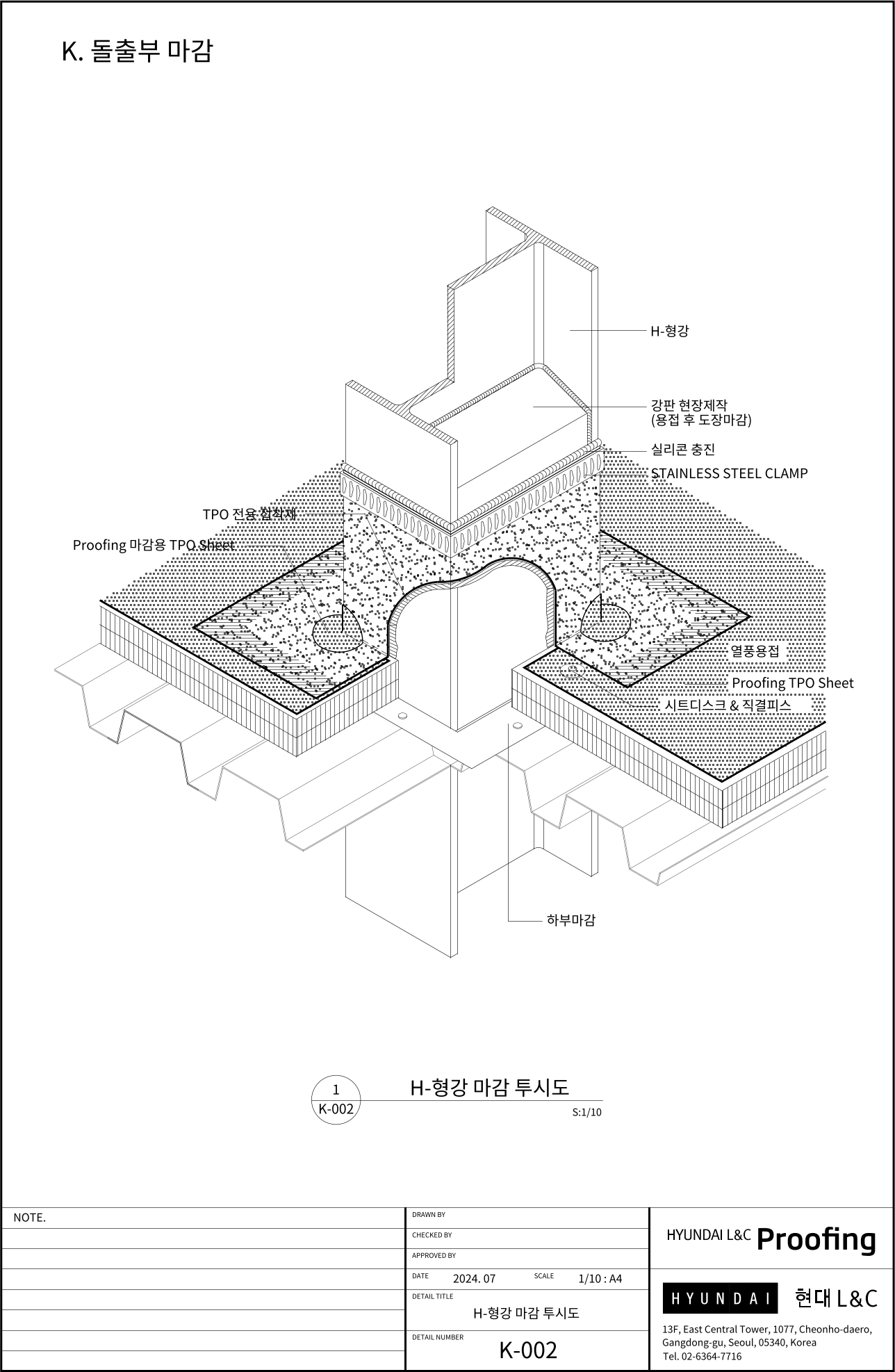

K-002 H-형강 마감 투시도

적용 : K-001을 입체로 그린 도면입니다. 강판 슬리브, 마감용 TPO 시트, 스테인리스 클램프, 실리콘 충진, 평면부 시트디스크·직결피스 고정 순서를 보여줍니다.

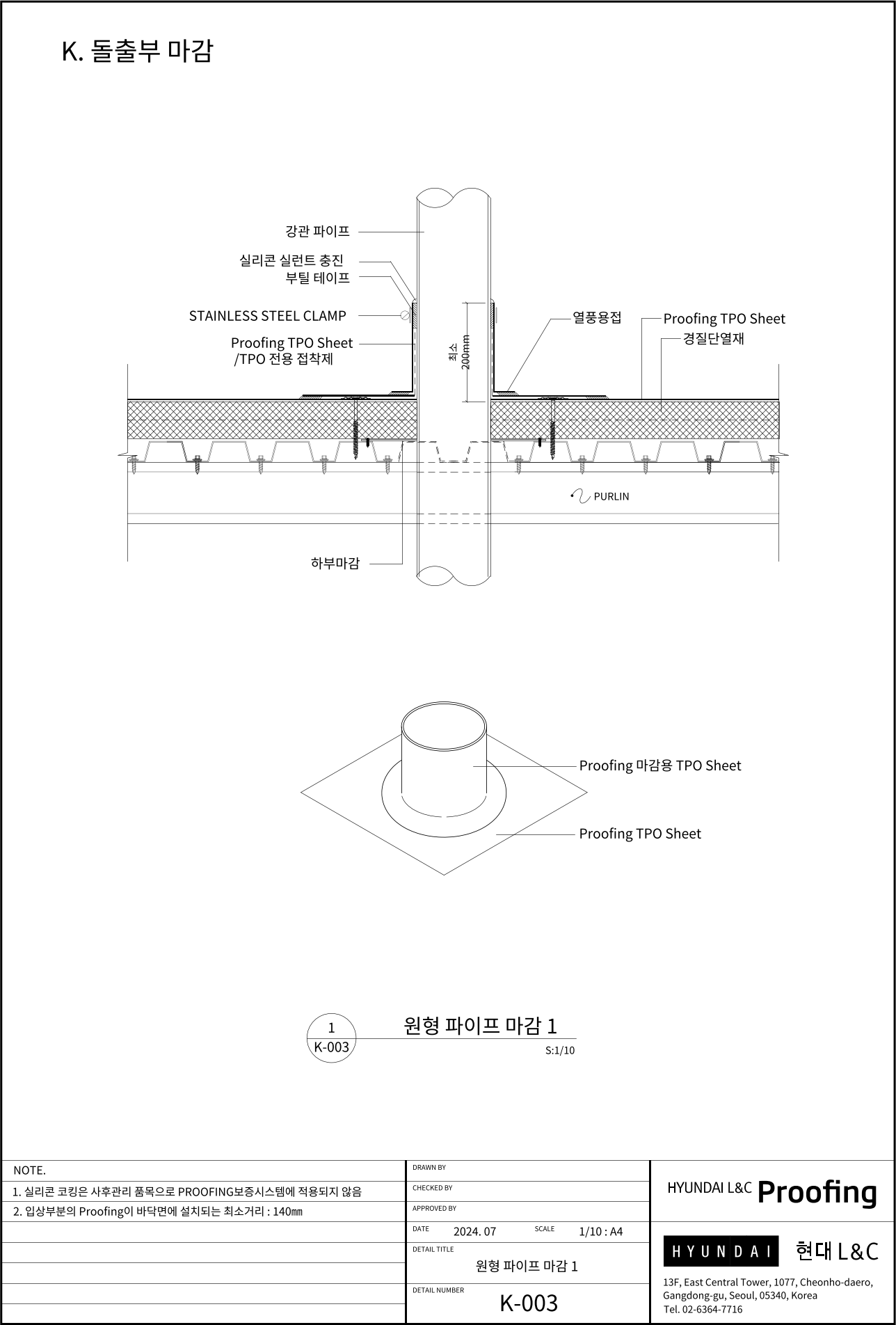

K-003 원형 파이프 마감 1

적용 : 강관 파이프 관통부 마감 단면입니다. 경질단열재 위 Proofing TPO 시트를 접착·고정하고, 마감용 TPO 시트로 파이프를 감싸 STAINLESS STEEL CLAMP로 조인 뒤 부틸 테이프와 실리콘 실런트로 마무리합니다.

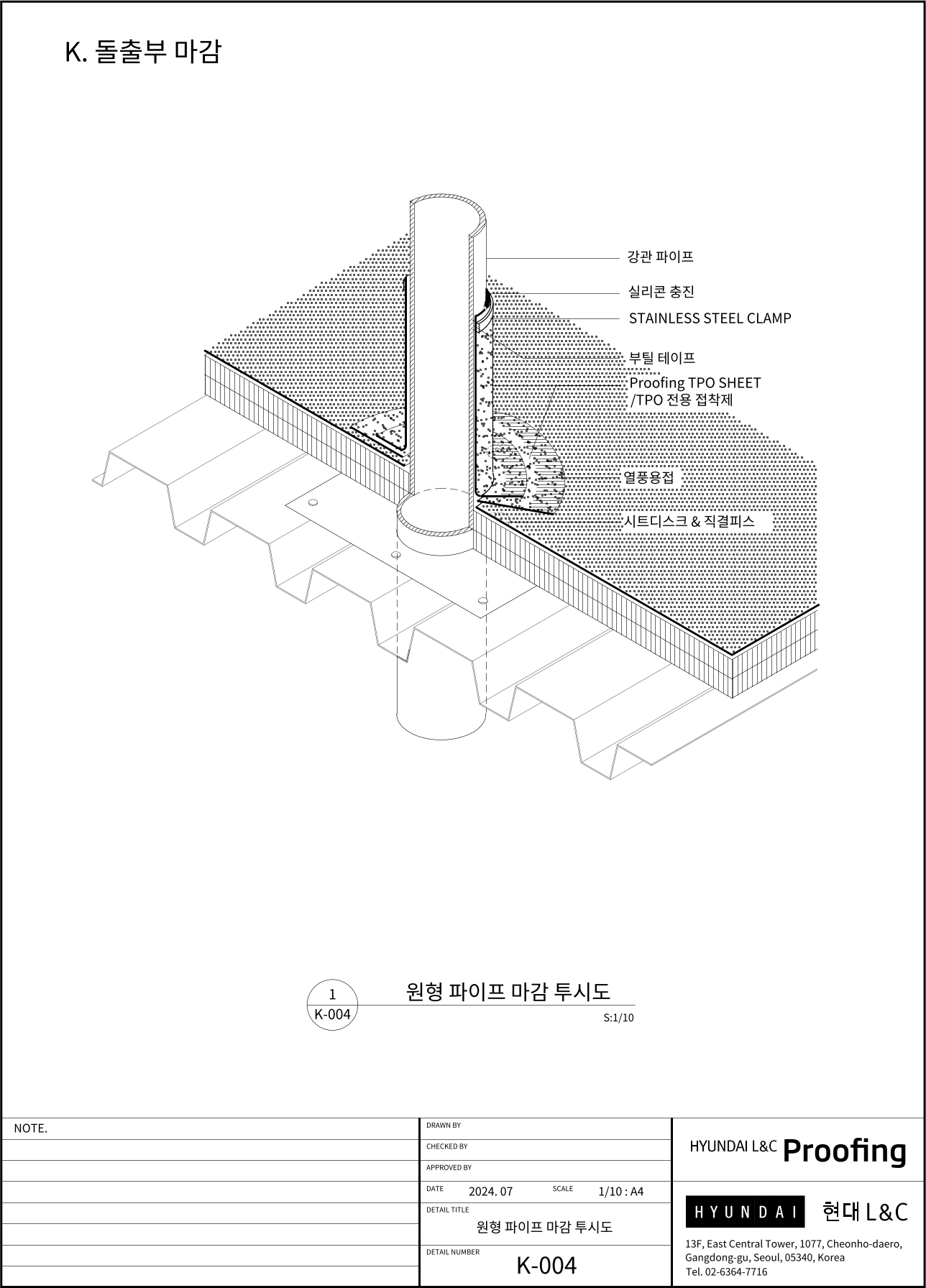

K-004 원형 파이프 마감 투시도

적용 : K-003을 입체로 그린 도면입니다. 파이프 밑동 평면 시트 고정, 마감용 시트 성형, 클램프·부틸 테이프·실리콘 충진의 순서가 보입니다.

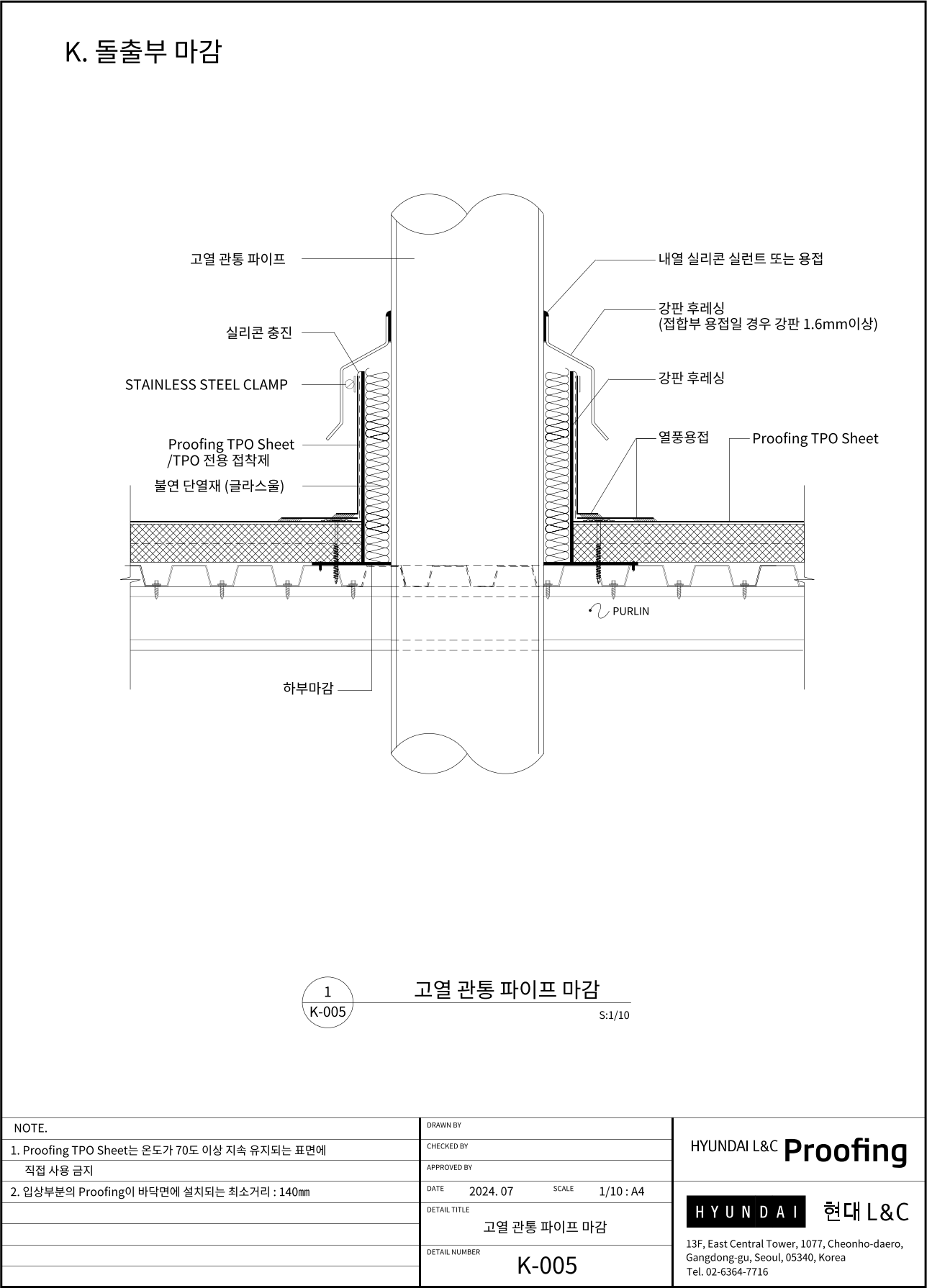

K-005 고열 관통 파이프 마감

적용 : 배기구·연도처럼 뜨거운 파이프가 관통하는 부위의 마감입니다. 파이프 주위에 강판 후레싱(용접 접합 시 1.6mm 이상)으로 슬리브를 세우고 내부에 불연 단열재(글라스울)를 채운 뒤, 슬리브 바깥을 Proofing TPO 시트로 감싸 클램프·실리콘으로 마감합니다. 파이프와 슬리브 사이는 내열 실리콘 실런트 또는 용접으로 막습니다.

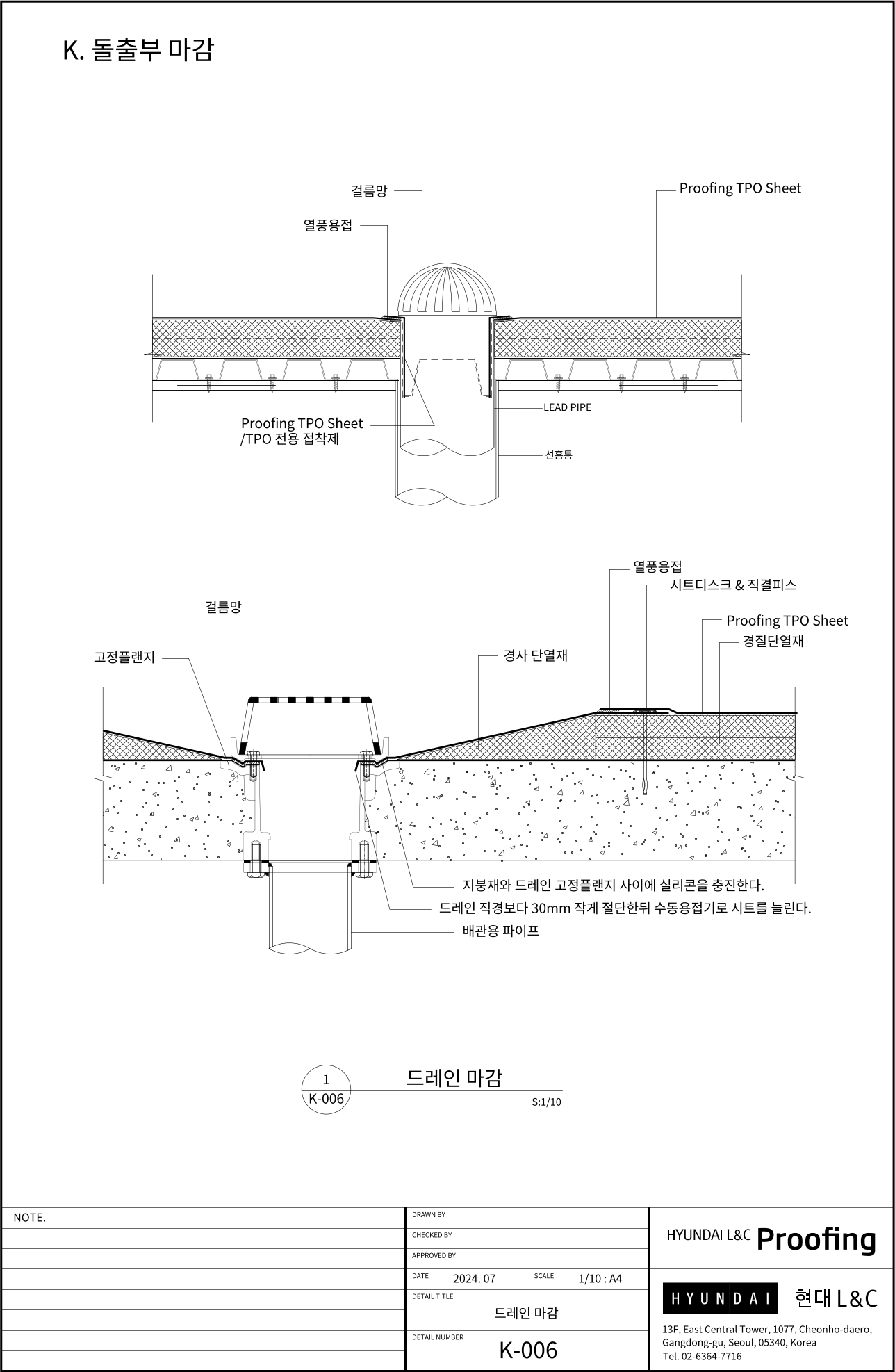

K-006 드레인 마감

적용 : 루프 드레인 마감 단면입니다. 경사 단열재로 드레인 쪽 물매를 만들고 Proofing TPO 시트를 드레인 직경보다 30mm 작게 절단한 뒤 수동 용접기로 시트를 늘려 내려 고정플랜지로 누릅니다. 지붕재와 고정플랜지 사이에 실리콘을 충진하고 걸름망을 얹습니다. LEAD PIPE·선홈통 연결 포함.

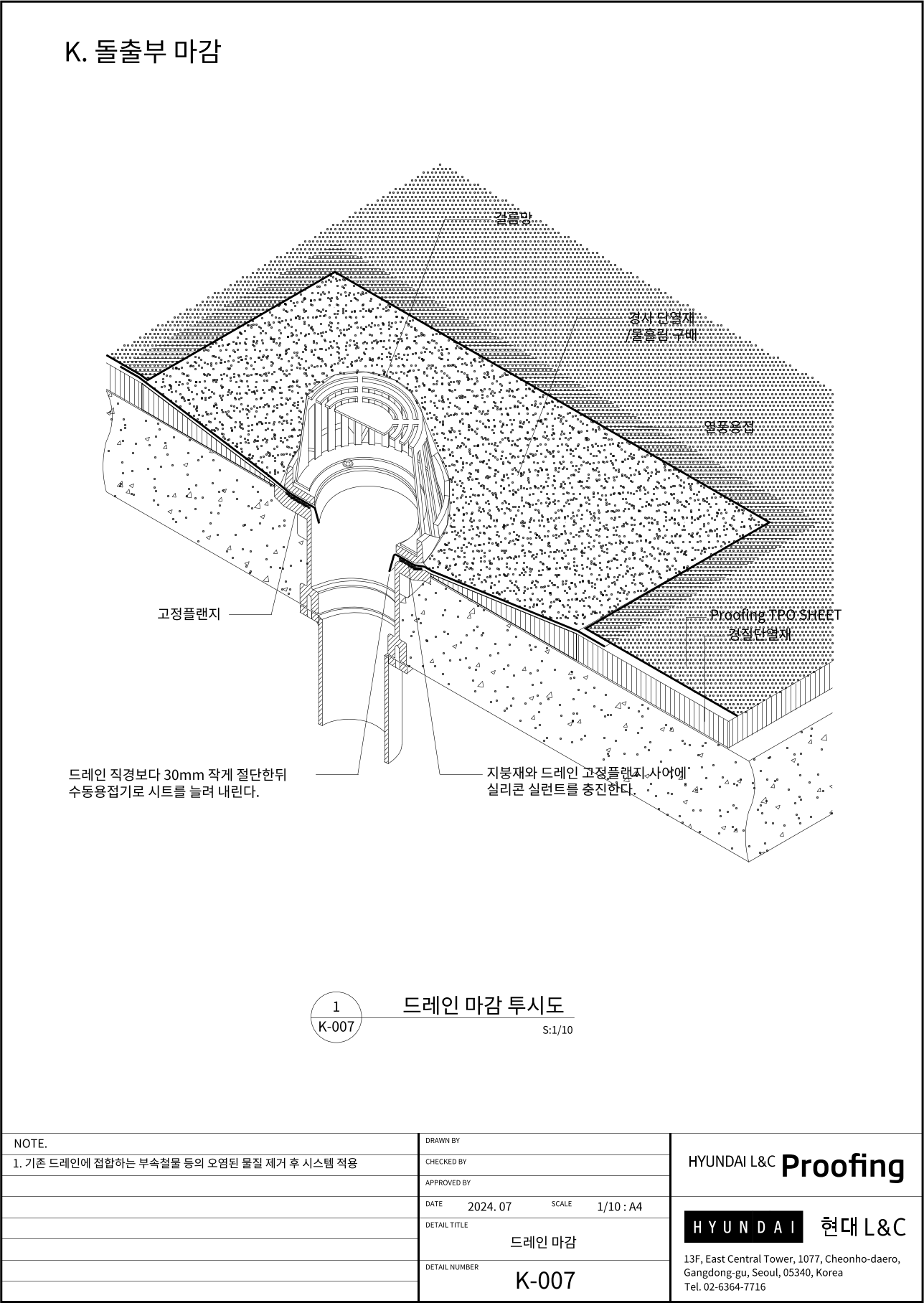

K-007 드레인 마감 투시도

적용 : K-006을 입체로 그린 도면입니다. 경사 단열재 물흘림 구배, 고정플랜지, 시트를 30mm 작게 절단해 늘려 내리는 방법, 실리콘 충진 위치를 보여줍니다.

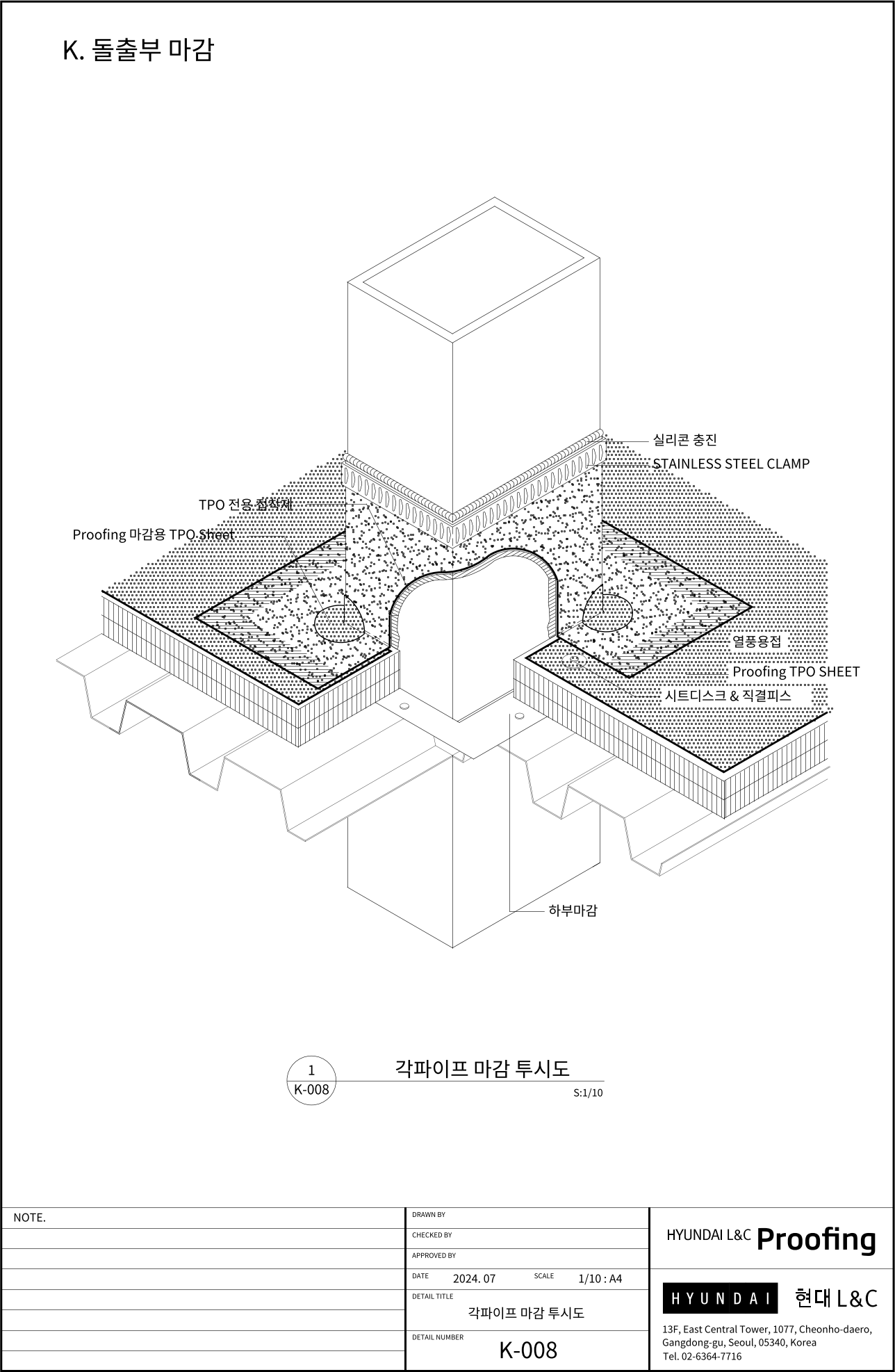

K-008 각파이프 마감 투시도

적용 : 각파이프(사각 강관) 관통부를 Proofing 마감용 TPO 시트로 감싸 STAINLESS STEEL CLAMP로 조이고 실리콘을 충진하는 입체도입니다. 평면부는 Proofing TPO 시트를 시트디스크·직결피스로 고정하고 열풍용접합니다.

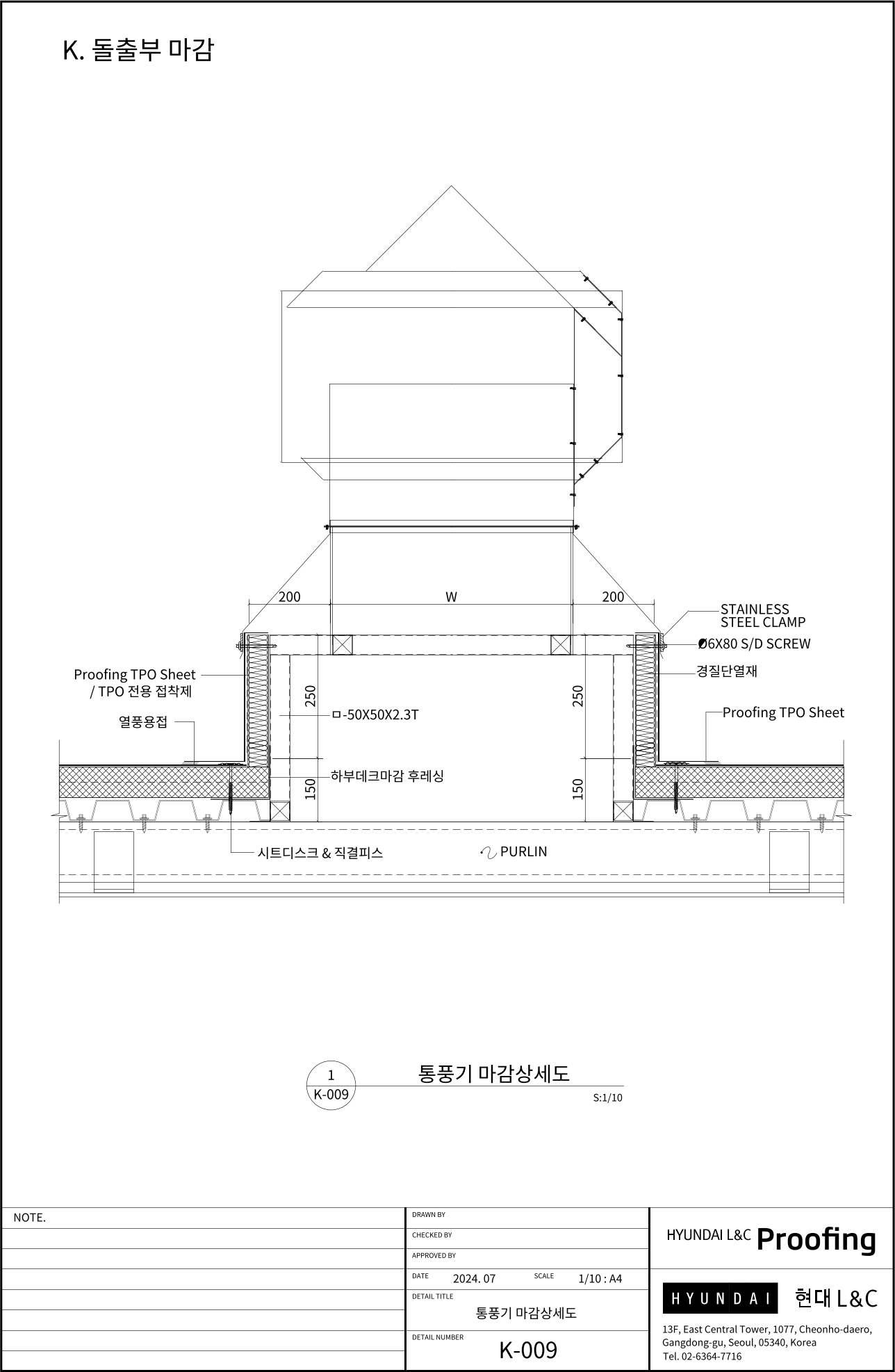

K-009 통풍기 마감 상세도

적용 : 지붕 통풍기(벤틸레이터) 커브 주위 마감입니다. ㅁ-50×50×2.3T 각파이프로 커브 틀을 세우고 Proofing TPO 시트를 커브 위까지 올려 ∅6×80 S/D SCREW와 STAINLESS STEEL CLAMP로 고정, 평면부는 경질단열재 위 시트디스크·직결피스 고정입니다.

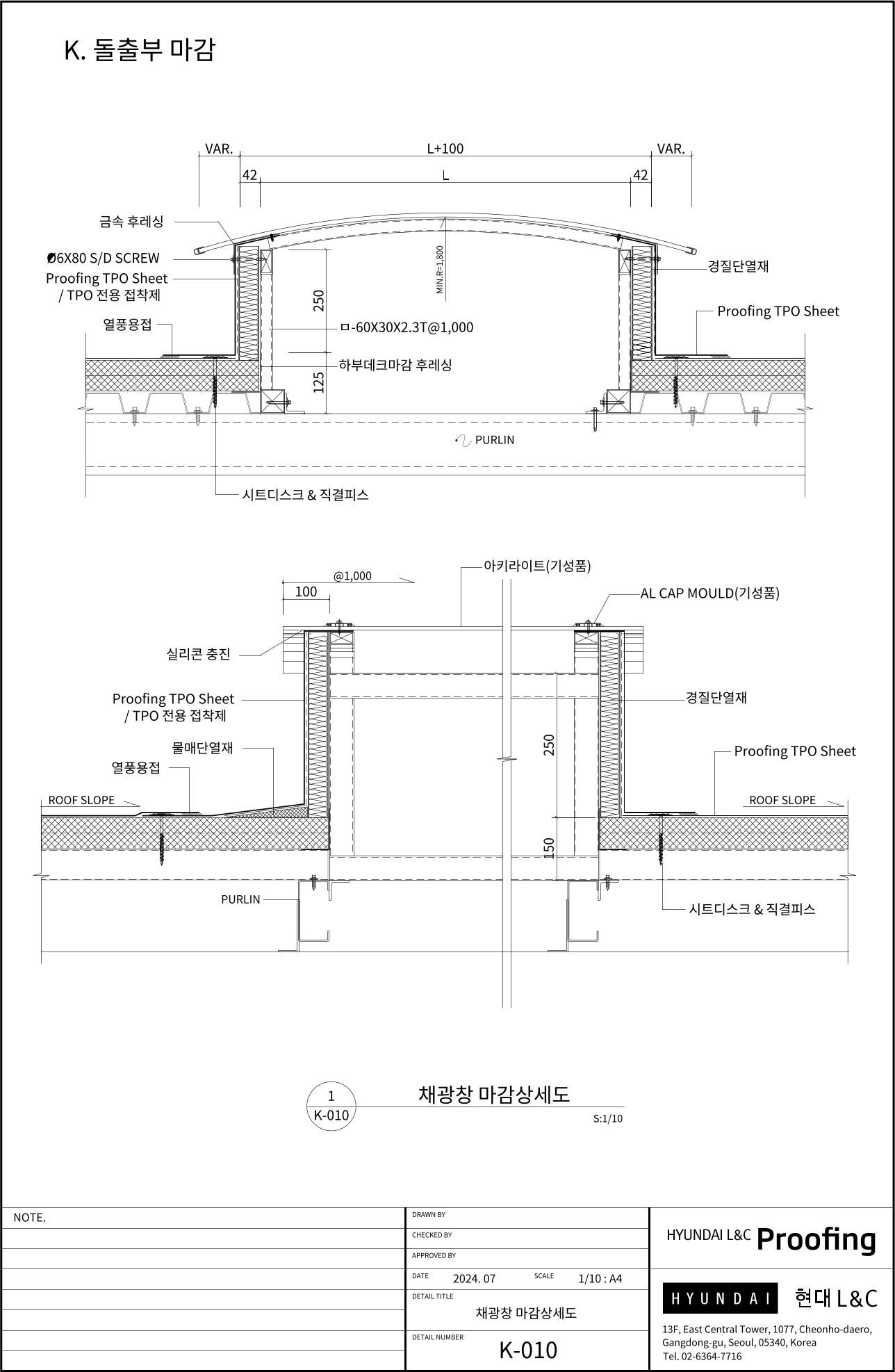

K-010 채광창 마감 상세도

적용 : 지붕 채광창(아키라이트, 기성품) 주위 마감입니다. 물매단열재와 경질단열재 위 Proofing TPO 시트를 ㅁ-60×30×2.3T@1,000 커브 틀까지 올려 금속 후레싱과 ∅6×80 S/D SCREW로 고정하고, AL CAP MOULD(기성품)와 실리콘 충진으로 마무리합니다. 채광창 곡률 MIN.R=1,800.

자주 묻는 질문

Q. 뜨거운 배기 파이프 주위도 TPO로 마감할 수 있나요?

A. 표면 온도가 70℃ 이상 지속되는 면에는 TPO 시트를 직접 대면 안 됩니다(K-005 NOTE). 강판 슬리브와 불연 단열재로 열을 끊은 뒤 슬리브 바깥을 시트로 감쌉니다.

Q. 드레인 마감에서 시트를 왜 30mm 작게 자르나요?

A. 드레인 직경보다 30mm 작게 자른 시트를 열로 늘려 내리면 고정플랜지 아래 시트가 팽팽하게 당겨져 주름 없이 눌리기 때문입니다(K-006·K-007).
