현대L&C TPO 표준상세도 — 박공 파라펫·입상면 단부 마감 6장

박공(측면) 파라펫 마감 2종(단면·투시도 각 1장)과 콘크리트·판넬 벽체에서 시트 끝단을 고정 후레싱·실런트로 마무리하는 입상면 단부 마감 2종, 총 6장입니다. 입상 시트가 평탄면에 걸치는 최소 140mm, 시트 디스크 중심간격 300mm가 공통 기준입니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. J-001 박공 파라펫 마감 1
2. J-002 박공 파라펫 마감 1 투시도
3. J-003 박공 파라펫 마감 2
4. J-004 박공 파라펫 마감 2 투시도
5. J-005 입상면 단부 마감 1
6. J-006 입상면 단부 마감 2

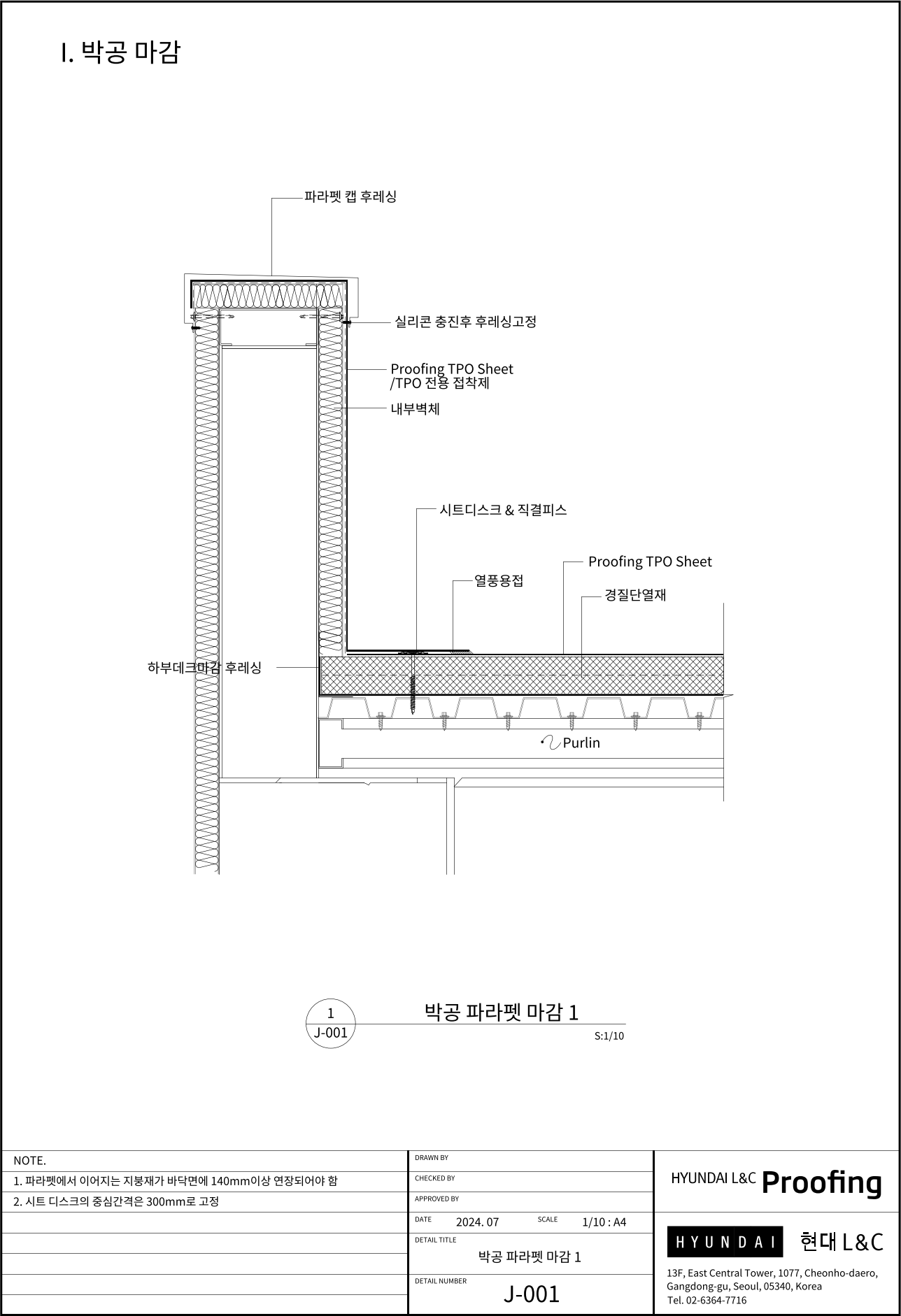

J-001 박공 파라펫 마감 1

적용 : 박공(측면) 파라펫에서 지붕 시트를 입상시켜 내부 벽체를 감싸고 파라펫 캡 후레싱으로 마감하는 기본 단면입니다. 입상부는 TPO 전용 접착제, 평면부는 시트디스크·직결피스(중심간격 300mm)로 고정하고, 캡 후레싱은 실리콘 충진 후 고정합니다.

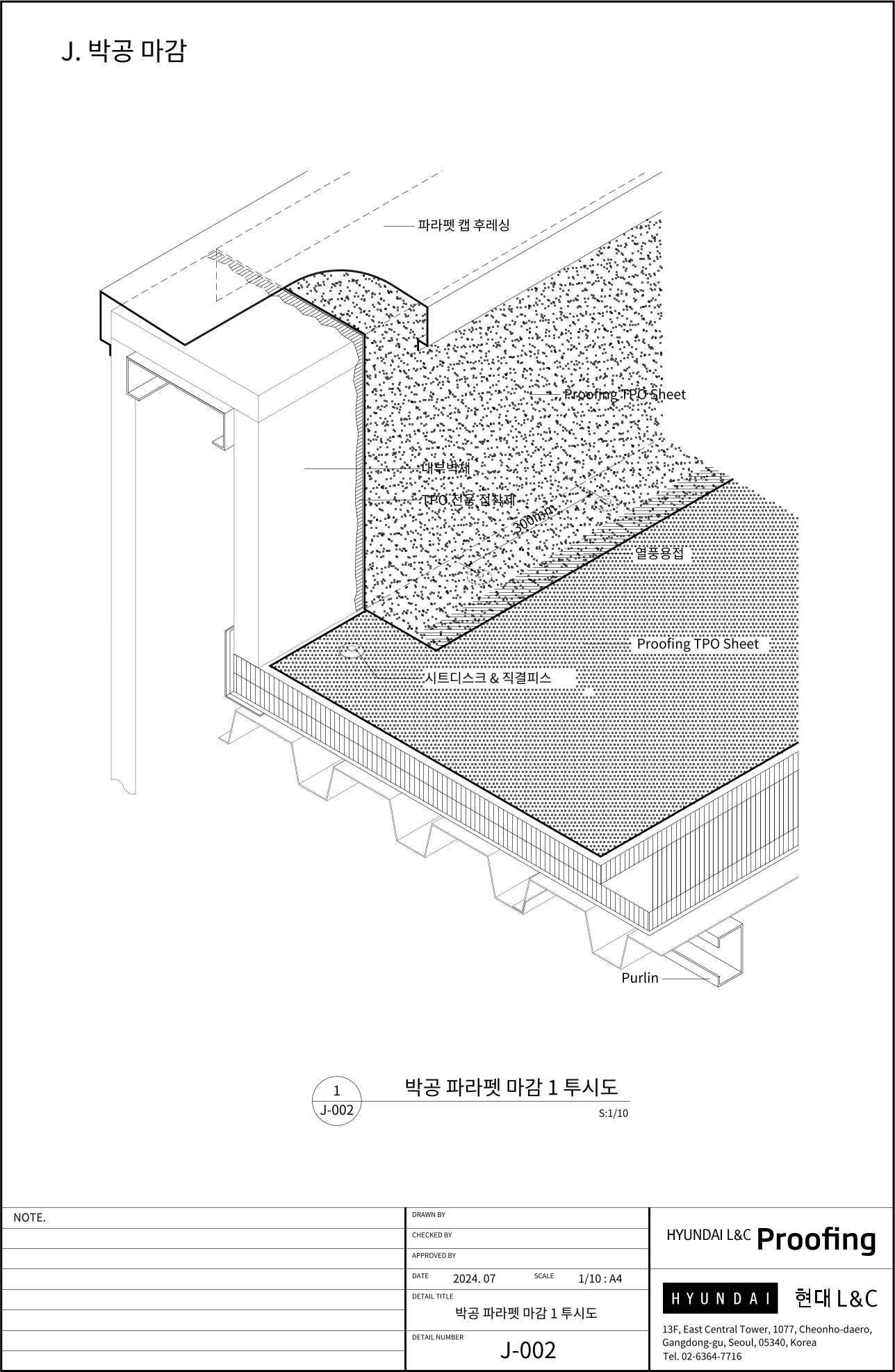

J-002 박공 파라펫 마감 1 투시도

적용 : J-001을 입체로 그린 도면입니다. 파라펫 밑동 디스크 열 300mm 간격, 입상부 접착, 캡 후레싱 아래로 시트가 들어가는 순서를 보여줍니다.

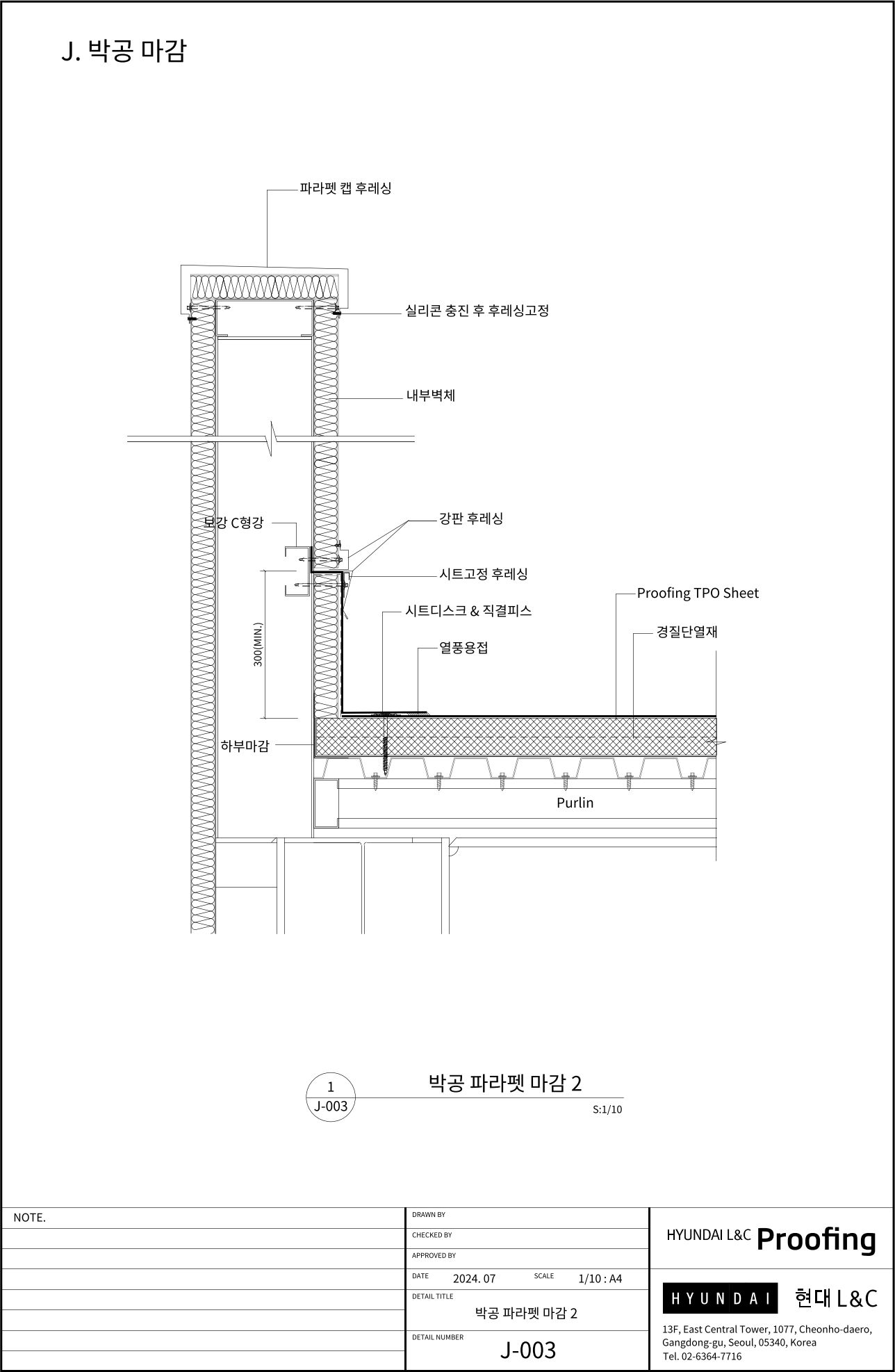

J-003 박공 파라펫 마감 2

적용 : 파라펫 상부에 보강 C형강을 대고 시트고정 후레싱과 강판 캡 후레싱으로 마감하는 단면입니다. Proofing TPO 시트는 경질단열재 위에 시트디스크·직결피스로 고정하고 열풍용접, 캡 후레싱은 실리콘 충진 후 고정합니다.

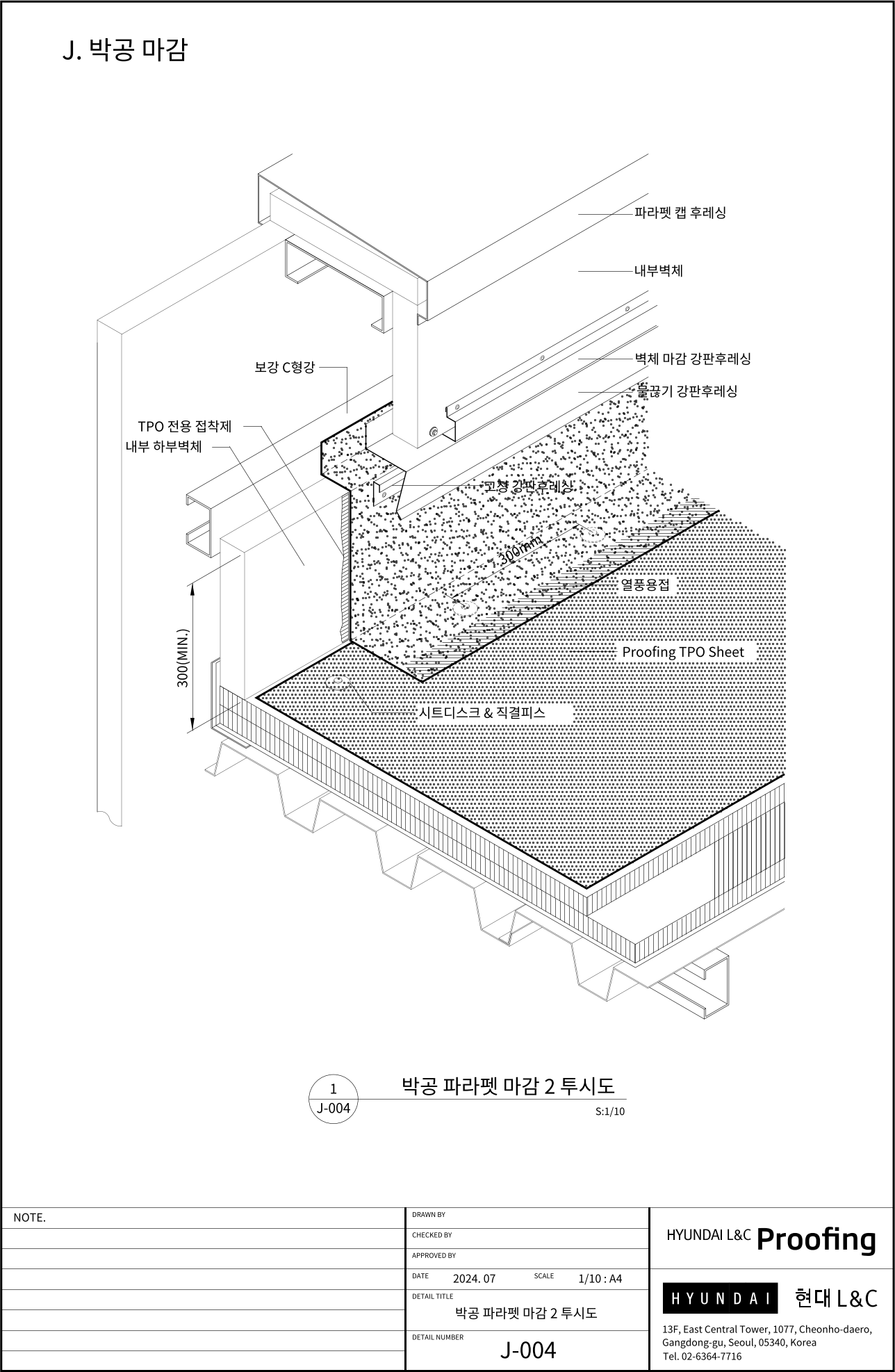

J-004 박공 파라펫 마감 2 투시도

적용 : J-003을 입체로 그린 도면입니다. 벽체 마감 강판후레싱·물끊기 강판후레싱·고정 강판후레싱의 위치, 입상 시트의 최소 300mm, 디스크 간격 300mm를 표시했습니다.

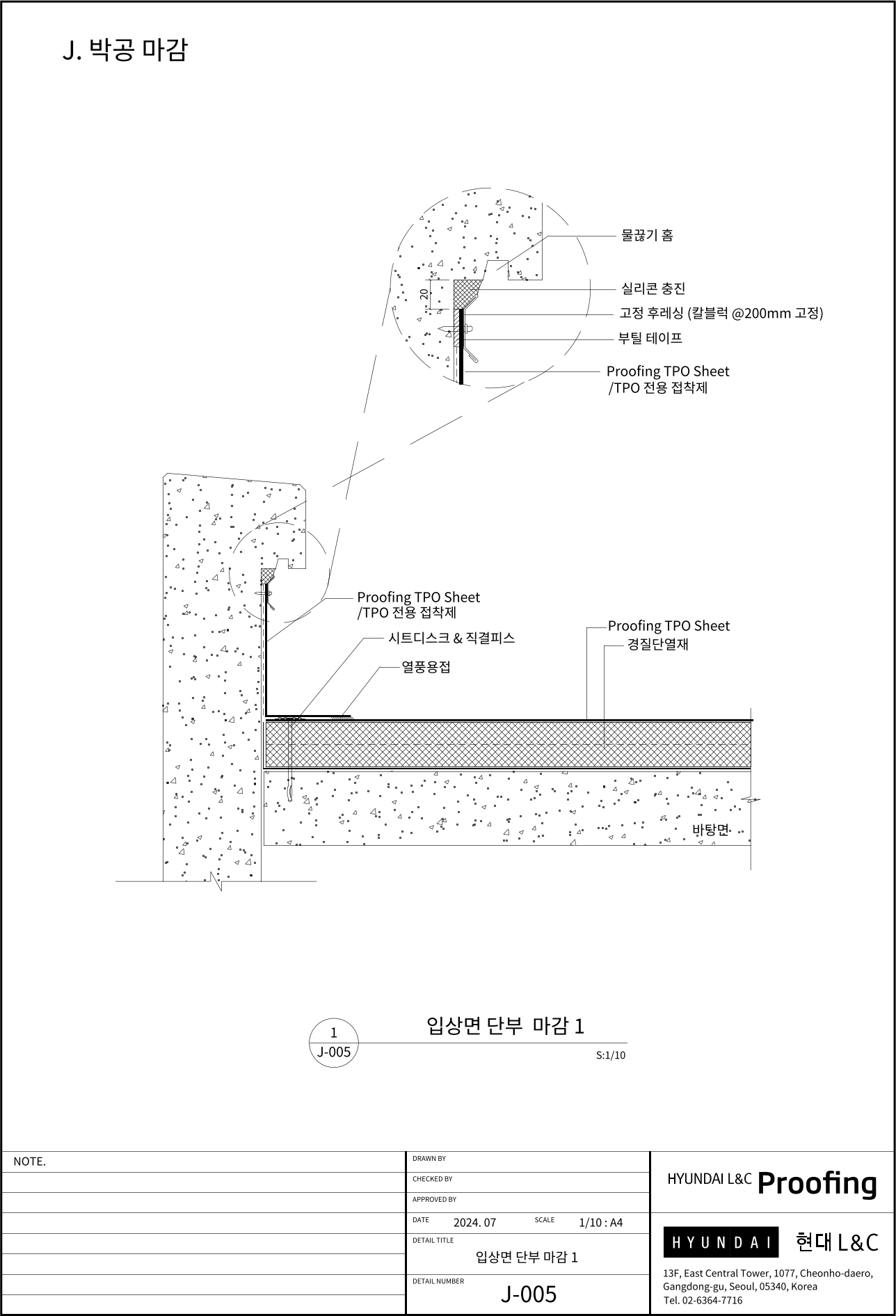

J-005 입상면 단부 마감 1

적용 : 콘크리트 벽체 등 입상면에서 시트 끝단을 마무리하는 단면입니다. 바탕면에 물끊기 홈을 내고 부틸 테이프를 댄 고정 후레싱을 칼블럭 @200mm로 고정, 상단에 실리콘을 충진합니다. 시트는 TPO 전용 접착제로 입상, 평면부는 시트디스크·직결피스 고정입니다.

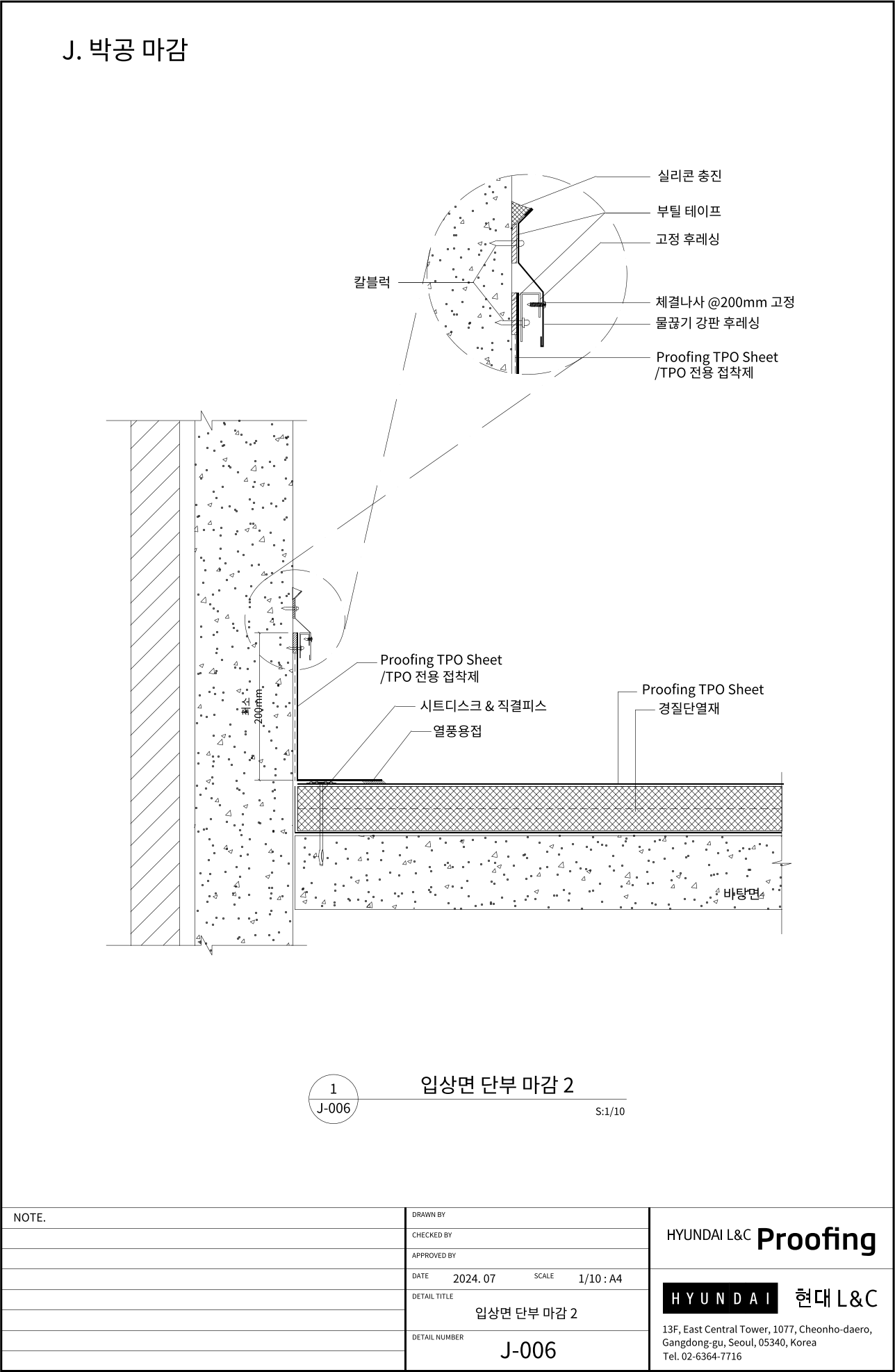

J-006 입상면 단부 마감 2

적용 : 입상면 단부 마감의 다른 방식으로, 고정 후레싱 위에 물끊기 강판 후레싱을 한 겹 더 덮는 단면입니다. 후레싱은 칼블럭·체결나사 @200mm 고정, 부틸 테이프와 실리콘 충진으로 마무리합니다.

자주 묻는 질문

Q. 파라펫에서 TPO 시트가 흘러내리지 않게 하는 기준은 무엇인가요?

A. 입상부 시트가 평탄면에 최소 140mm 걸치고, 파라펫 밑동의 시트 디스크를 중심간격 300mm로 고정하는 것입니다(도면 J-001 NOTE).

Q. 벽 끝단 실리콘은 보증 대상인가요?

A. 실리콘 코킹은 제조사 보증 시스템에 포함되지 않는 사후관리 품목입니다. 물끊기 홈이나 물끊기 후레싱으로 실런트가 비를 직접 맞지 않게 설계하고, 2~3년마다 점검합니다.
