현대L&C TPO 표준상세도 — 처마 파라펫·물홈통·배수구 4장

처마 쪽 낮은 파라펫과 내부 물홈통을 TPO로 감싸는 마감, 홈통이 없는 지붕의 처마 마감, 벽체 배수구(스커퍼), 외부 홈통(Gutter) 처마 끝 마감 4장입니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. I-001 처마파라펫 + 물홈통 마감 1
2. I-002 처마파라펫 + 물홈통 마감 2
3. I-003 벽체 배수구 마감 투시도
4. I-004 외부 물홈통(Gutter) 마감

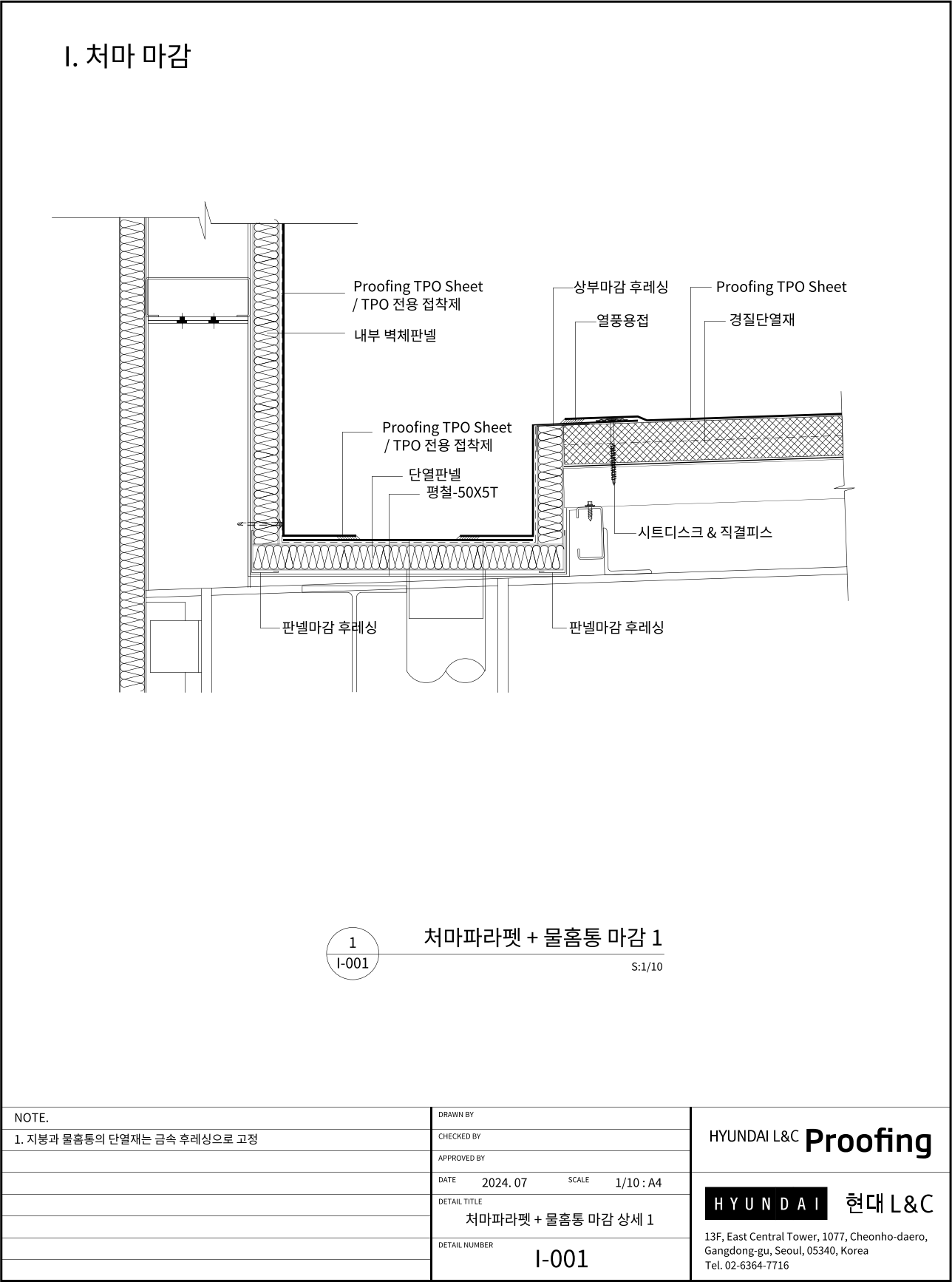

I-001 처마파라펫 + 물홈통 마감 1

적용 : 처마 쪽 낮은 파라펫과 내부 물홈통을 함께 TPO로 감싸는 단면입니다. 경질단열재 위 Proofing TPO 시트를 TPO 전용 접착제로 입상시키고 상부마감 후레싱으로 마무리, 홈통 바닥은 시트디스크·직결피스 고정, 평철 50×5T로 홈통 단열재를 받칩니다.

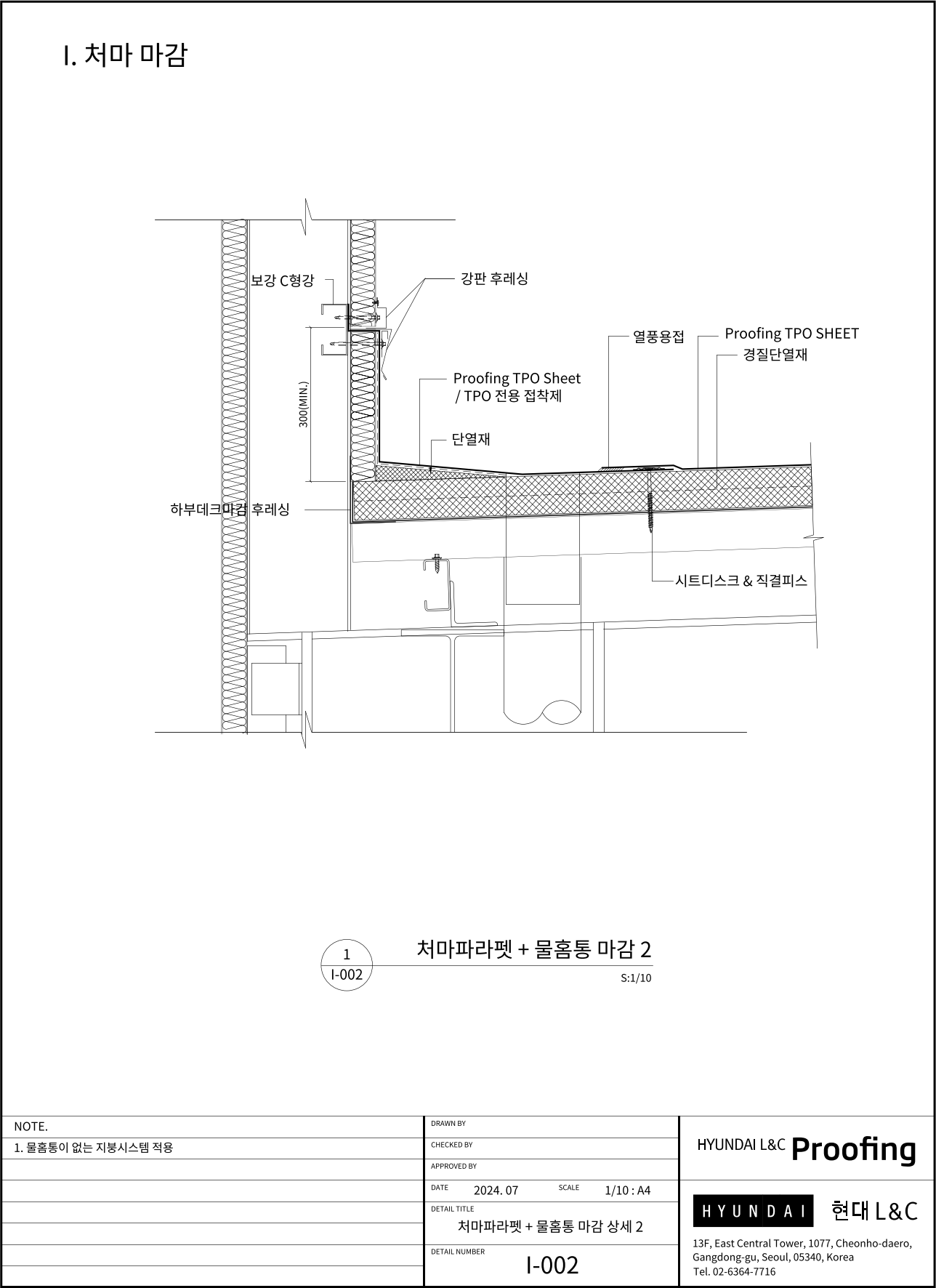

I-002 처마파라펫 + 물홈통 마감 2

적용 : 물홈통이 없는 지붕에 적용하는 처마 파라펫 마감입니다. 보강 C형강 위 강판 후레싱, 경질단열재와 Proofing TPO 시트를 접착제·열풍용접으로 입상 마감하고, 하부데크마감 후레싱과 시트디스크·직결피스로 고정합니다.

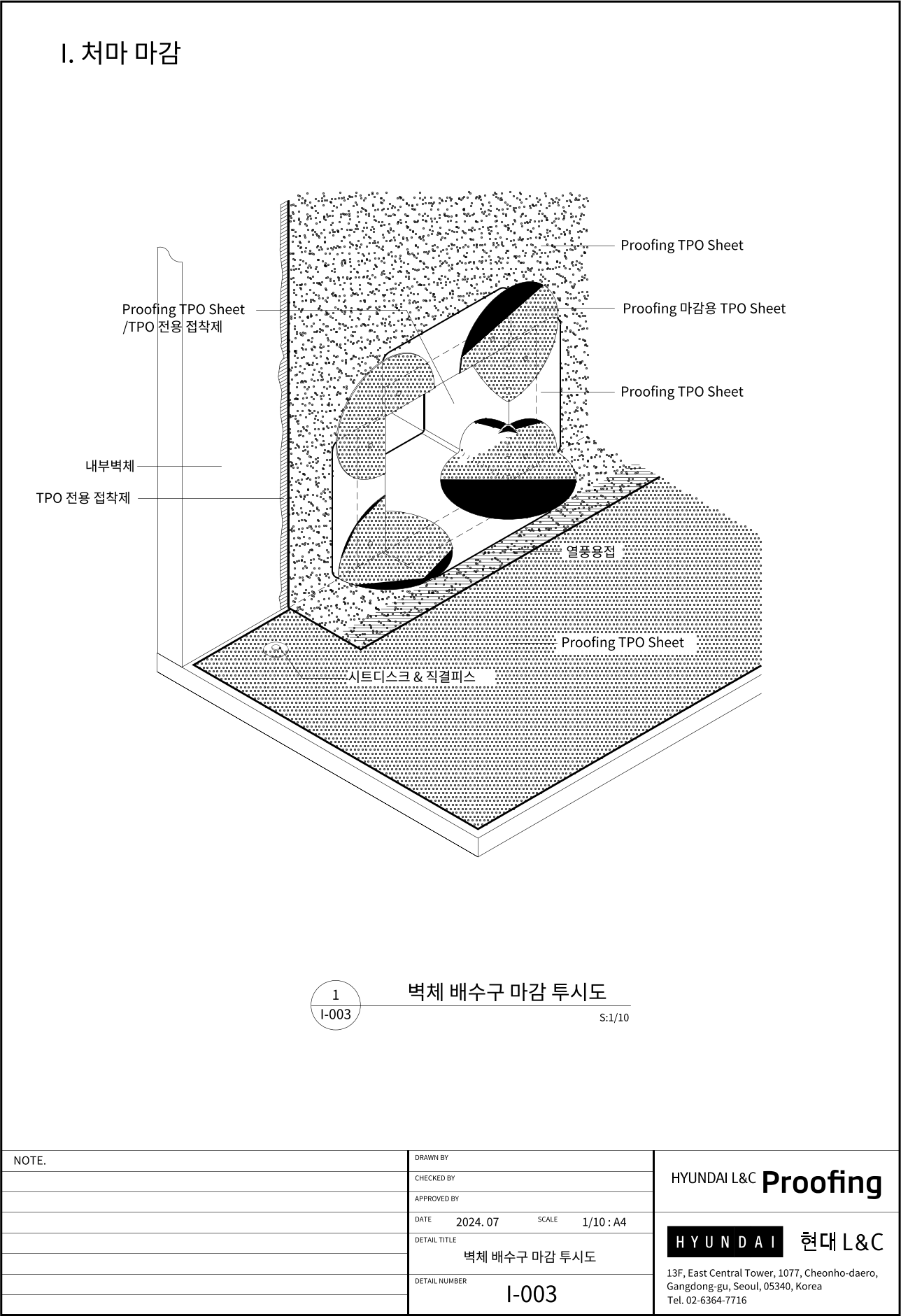

I-003 벽체 배수구 마감 투시도

적용 : 파라펫 벽체를 관통하는 배수구(스커퍼) 주변을 Proofing TPO 시트와 마감용 TPO 시트로 감싸는 입체도입니다. 입상부는 TPO 전용 접착제, 평면부는 시트디스크·직결피스 고정, 모든 이음은 열풍용접입니다.

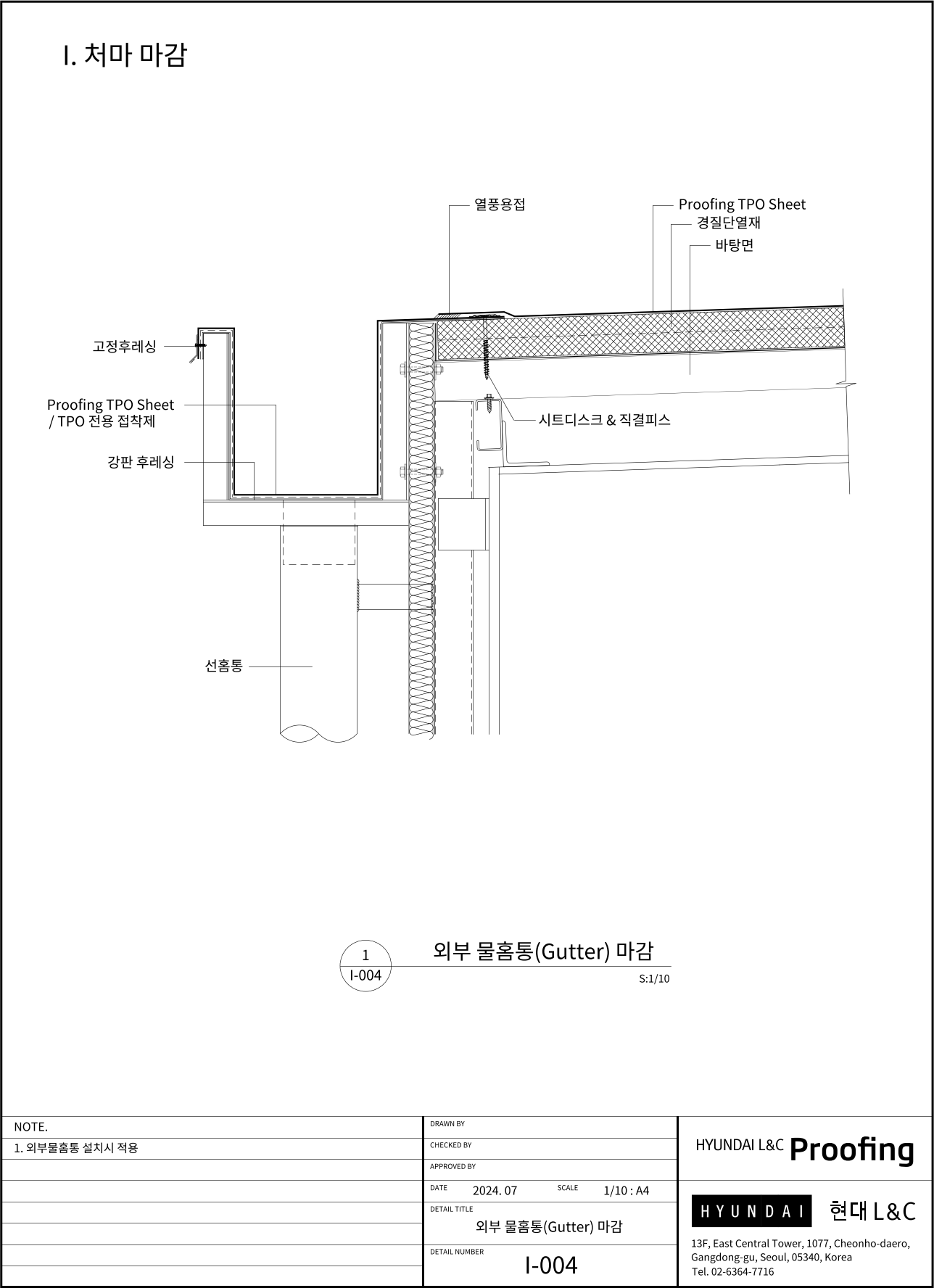

I-004 외부 물홈통(Gutter) 마감

적용 : 처마 바깥에 매단 외부 홈통(Gutter)이 있는 지붕의 처마 끝 마감입니다. 경질단열재 위 Proofing TPO 시트를 고정후레싱과 시트디스크·직결피스로 잡고, 강판 후레싱 위로 시트를 접착·열풍용접해 선홈통으로 물을 보냅니다.

자주 묻는 질문

Q. 강판 물홈통의 누수도 TPO로 해결되나요?

A. 네. 기존 홈통 안쪽을 TPO 시트로 라이닝하면 강판 이음 누수와 녹 문제를 한 번에 막을 수 있습니다. 홈통 바닥은 기계적 고정, 입상부는 접착으로 처리합니다.

Q. 처마 마감에서 가장 주의할 점은 무엇인가요?

A. 처마 끝 후레싱의 물끊기(드립)입니다. 후레싱 하단을 충분히 내리고 꺾임을 두어 물이 벽을 타고 돌아 들어오지 않게 합니다.
