현대L&C TPO 표준상세도 — 보수 시스템·용마루 마감 3장

기존 골판넬 지붕을 철거 없이 덧씌우는 TPO 보수시공 A·B와, 지붕 물매가 꺾이는 용마루(역V자)·골(V자) 마감 3장입니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. G-001 보수 시스템 — TPO 보수시공 A·B 개요
2. G-002 TPO 보수시공 A — 골판넬 지붕
3. H-001 용마루 마감 — V자·역V자 물매

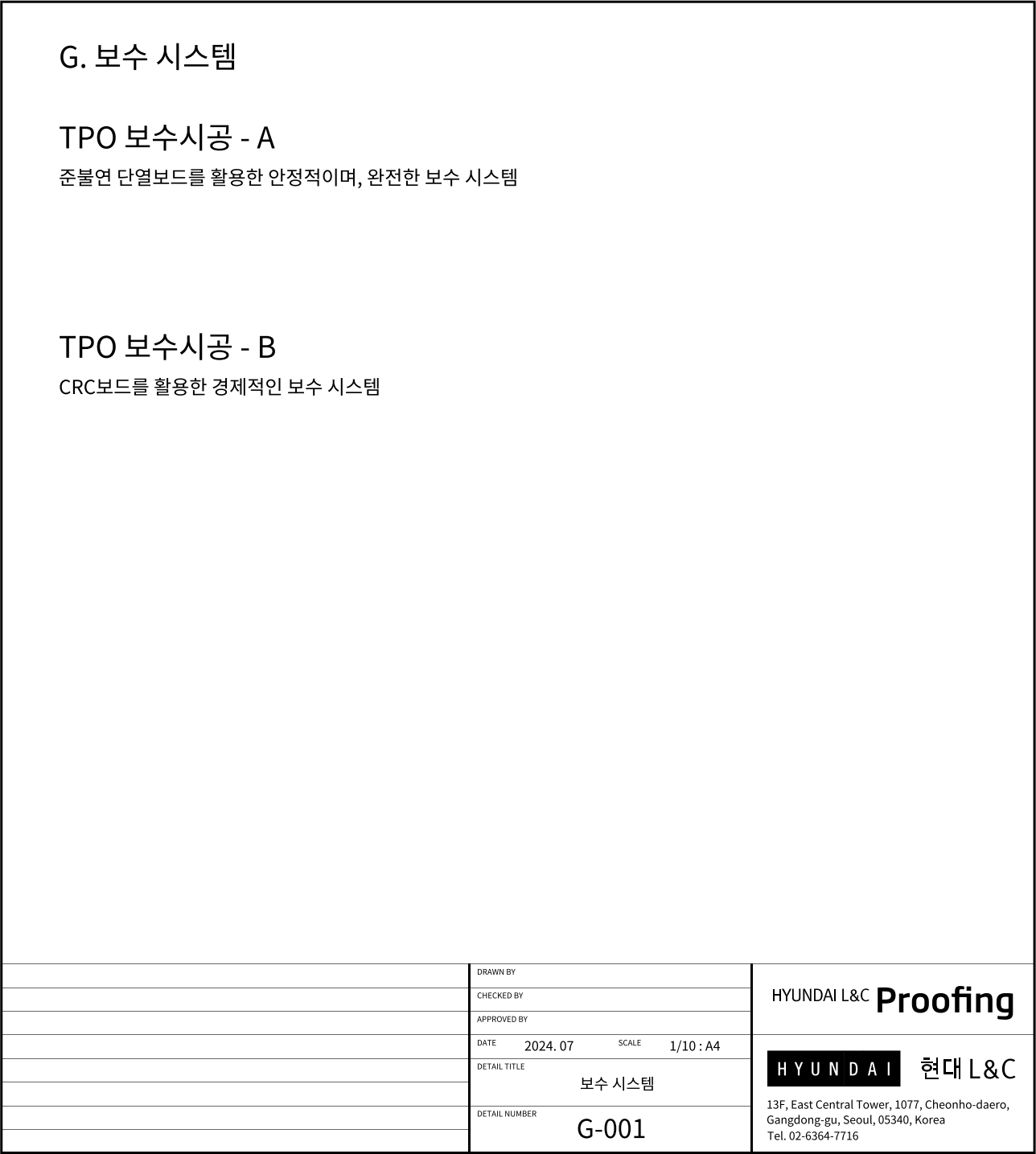

G-001 보수 시스템 — TPO 보수시공 A·B 개요

적용 : 기존 지붕 보수 두 가지 방식의 개요 시트입니다. 보수시공 A는 준불연 단열보드를 덧대고 TPO 시트를 올리는 방식, 보수시공 B는 CRC보드를 받침으로 쓰는 경제형 방식입니다.

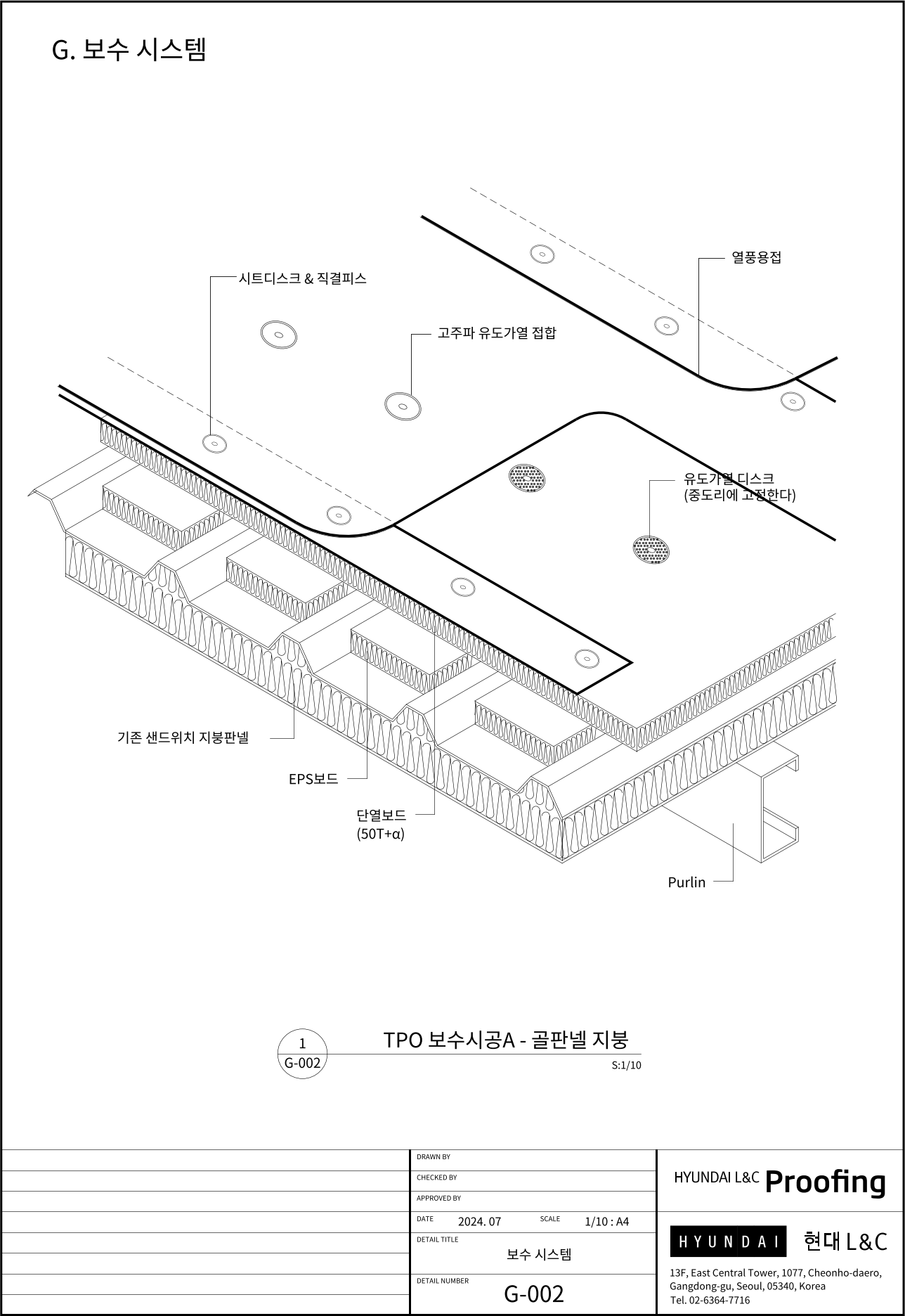

G-002 TPO 보수시공 A — 골판넬 지붕

적용 : 기존 샌드위치 지붕판넬 위에 EPS보드로 골을 채우고 단열보드(50T+α)를 덧댄 뒤 Proofing TPO 시트를 올리는 단면입니다. 고정은 시트디스크·직결피스를 중도리에 박는 방식과 고주파 유도가열 디스크 접합 두 가지를 보여줍니다.

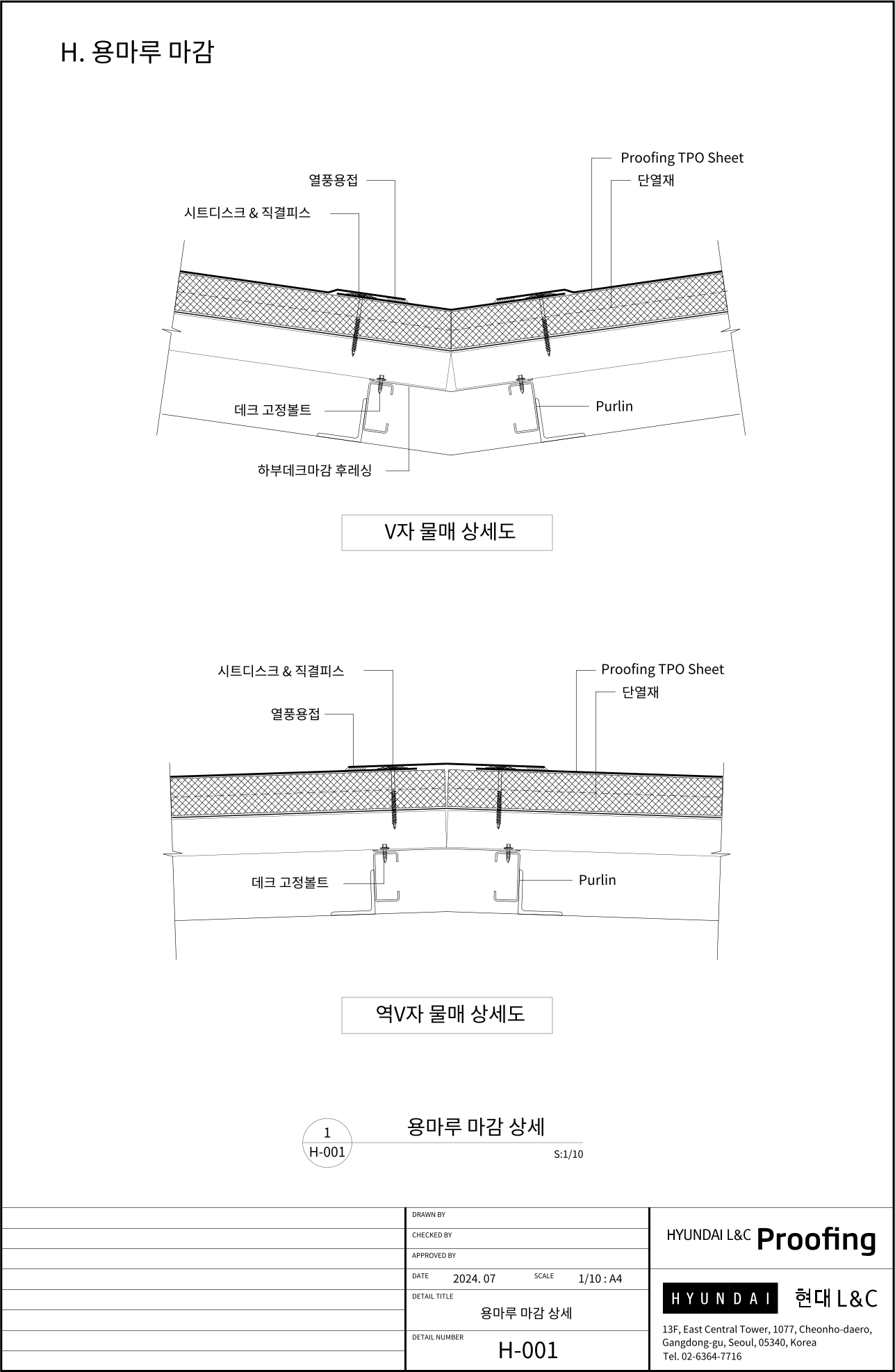

H-001 용마루 마감 — V자·역V자 물매

적용 : 지붕 물매가 꺾이는 용마루(역V자)와 골(V자) 부위의 마감 단면 두 가지입니다. 단열재 위 Proofing TPO 시트를 꺾임선 양쪽에서 시트디스크·직결피스로 고정하고 열풍용접으로 잇습니다. 하부는 데크 고정볼트와 하부데크마감 후레싱으로 처리합니다.

자주 묻는 질문

Q. 기존 판넬 지붕을 뜯지 않고 TPO로 보수할 수 있나요?

A. 가능합니다. 골을 EPS보드로 채우고 단열보드를 덧댄 뒤 TPO 시트를 중도리에 기계적 고정하는 리루핑 방식(보수시공 A)이 표준입니다. 폐기물과 운영 중단이 거의 없습니다.

Q. 고주파 유도가열 접합은 무엇인가요?

A. 시트에 구멍을 내지 않고 시트 아래 디스크를 유도가열로 녹여 붙이는 고정 방식입니다. 이음부가 줄고 외관이 깨끗하지만 전용 장비가 필요합니다.
