현대L&C TPO 표준상세도 — 지붕 시스템 구성 6장

샌드위치 판넬·데크플레이트·날개형 판넬·콘크리트 슬라브(노출·비노출)·옥상조경까지 바탕별 지붕 층 구성 6장입니다. 어떤 지붕에 어떤 구성을 적용하는지, 각 구성의 장단점과 NOTE에 적힌 시트 폭·내구연한 기준을 함께 실었습니다. 각 도면 아래에 적용 부위, 도면 원문의 NOTE, 에스피알의 현장 해설을 붙였습니다.

1. A-001 샌드위치 판넬 + TPO 시스템 (TPO PANEL TYPE)
2. B-001 Roofus 데크플레이트 + TPO 시스템 (TPO DECK PLATE TYPE)
3. C-001 데크판넬 + 날개형 TPO 시스템 (해외용)
4. D-001 콘크리트 슬라브 + TPO 시스템 (노출)
5. E-001 콘크리트 슬라브 + TPO 시스템 (비노출)
6. F-001 옥상조경 방수·방근 시스템

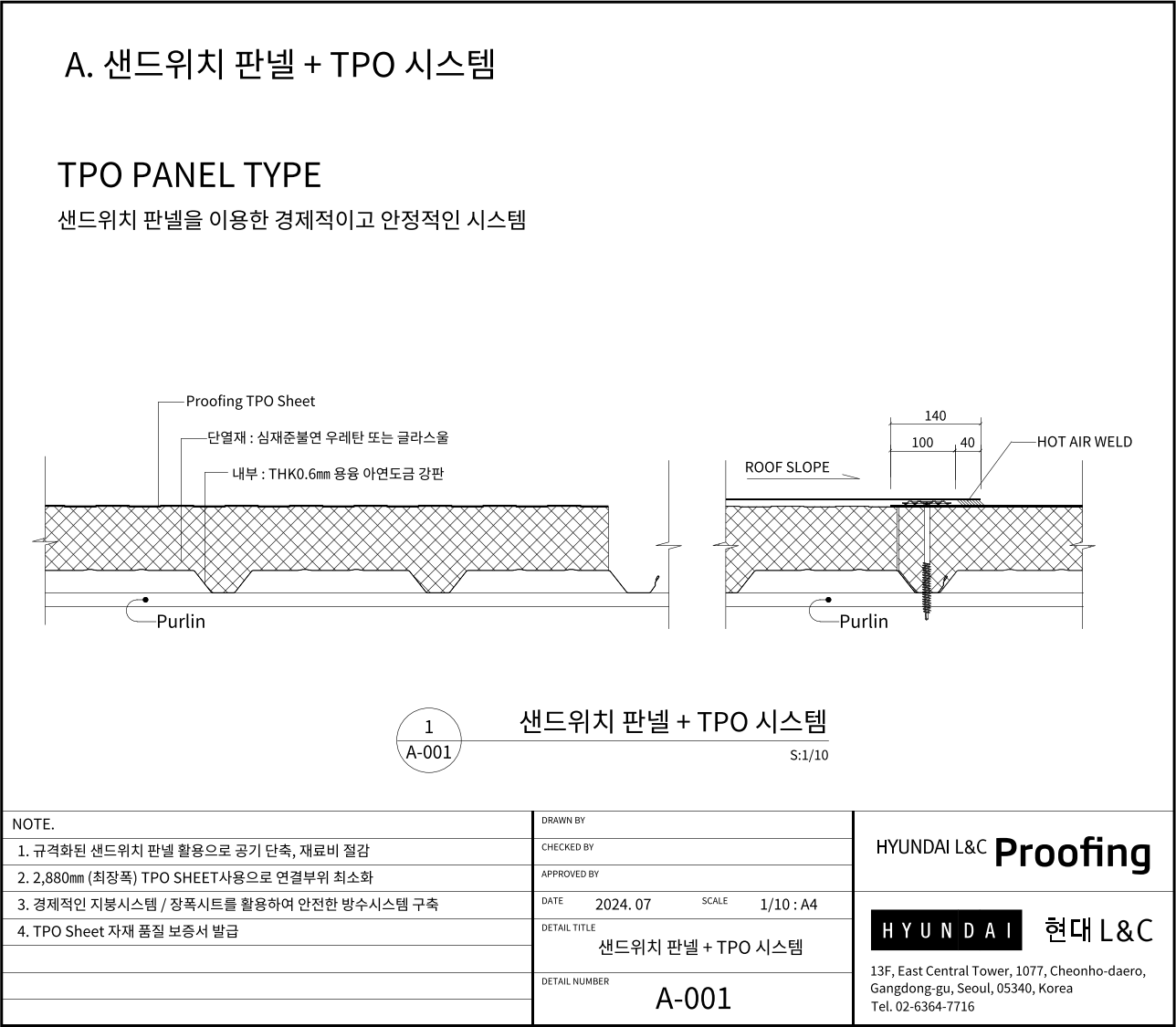

A-001 샌드위치 판넬 + TPO 시스템 (TPO PANEL TYPE)

적용 : 샌드위치 판넬 지붕 위에 Proofing TPO 시트를 중도리(Purlin) 방향으로 기계적 고정하는 기본 단면입니다. 판넬 내부 강판 THK0.6mm 용융아연도금, 심재 준불연 우레탄 또는 글라스울. 이음부는 140mm 겹침(고정부 100mm + 열풍용접 40mm) 기준입니다.

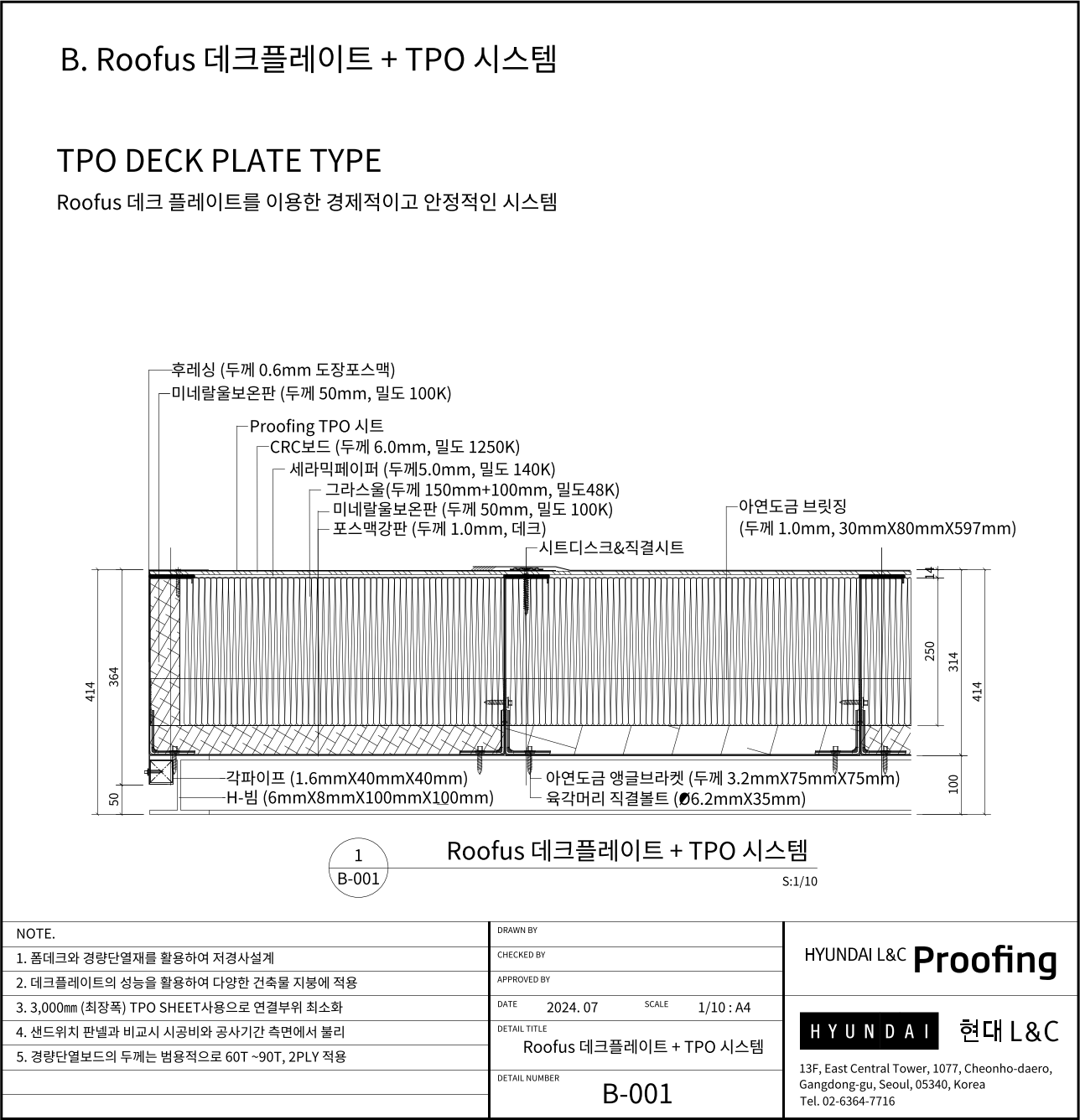

B-001 Roofus 데크플레이트 + TPO 시스템 (TPO DECK PLATE TYPE)

적용 : 포스맥 강판 데크(1.0mm) 위에 그라스울 150+100mm, 세라믹페이퍼 5mm, CRC보드 6mm, Proofing TPO 시트 순으로 올리는 데크플레이트 구성입니다. 처마 쪽은 미네랄울 보온판 50mm(100K)과 0.6mm 도장포스맥 후레싱으로 마감하고, 각파이프·H빔·앵글브라켓으로 하부 구조를 받칩니다.

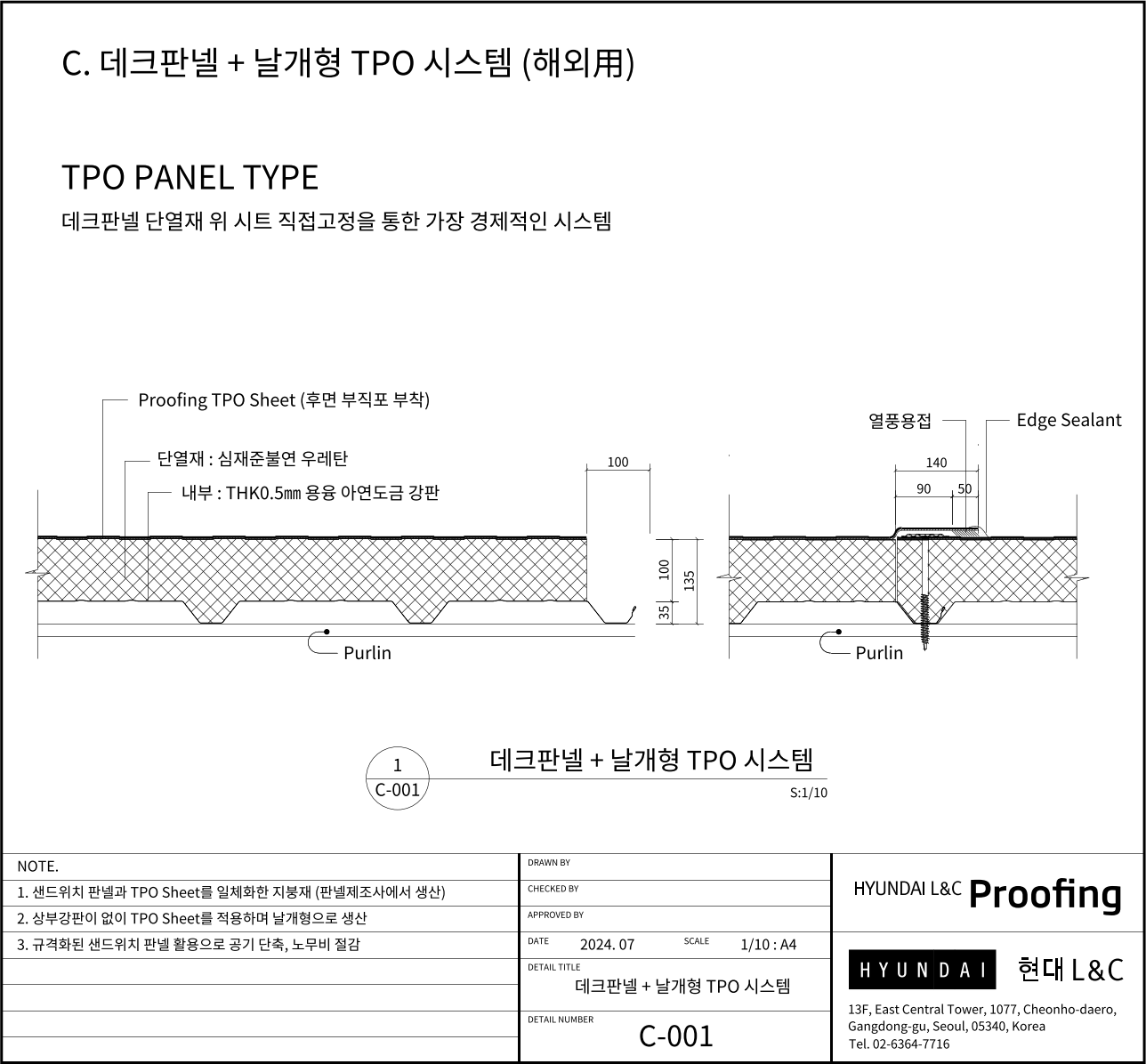

C-001 데크판넬 + 날개형 TPO 시스템 (해외용)

적용 : 판넬 제조사가 상부 강판 대신 TPO 시트(후면 부직포 부착)를 붙여 생산한 일체형 지붕 판넬입니다. 판넬 이음부는 날개형으로 겹쳐 열풍용접하고 끝단은 Edge Sealant로 마무리합니다. 심재 준불연 우레탄, 내부 강판 THK0.5mm.

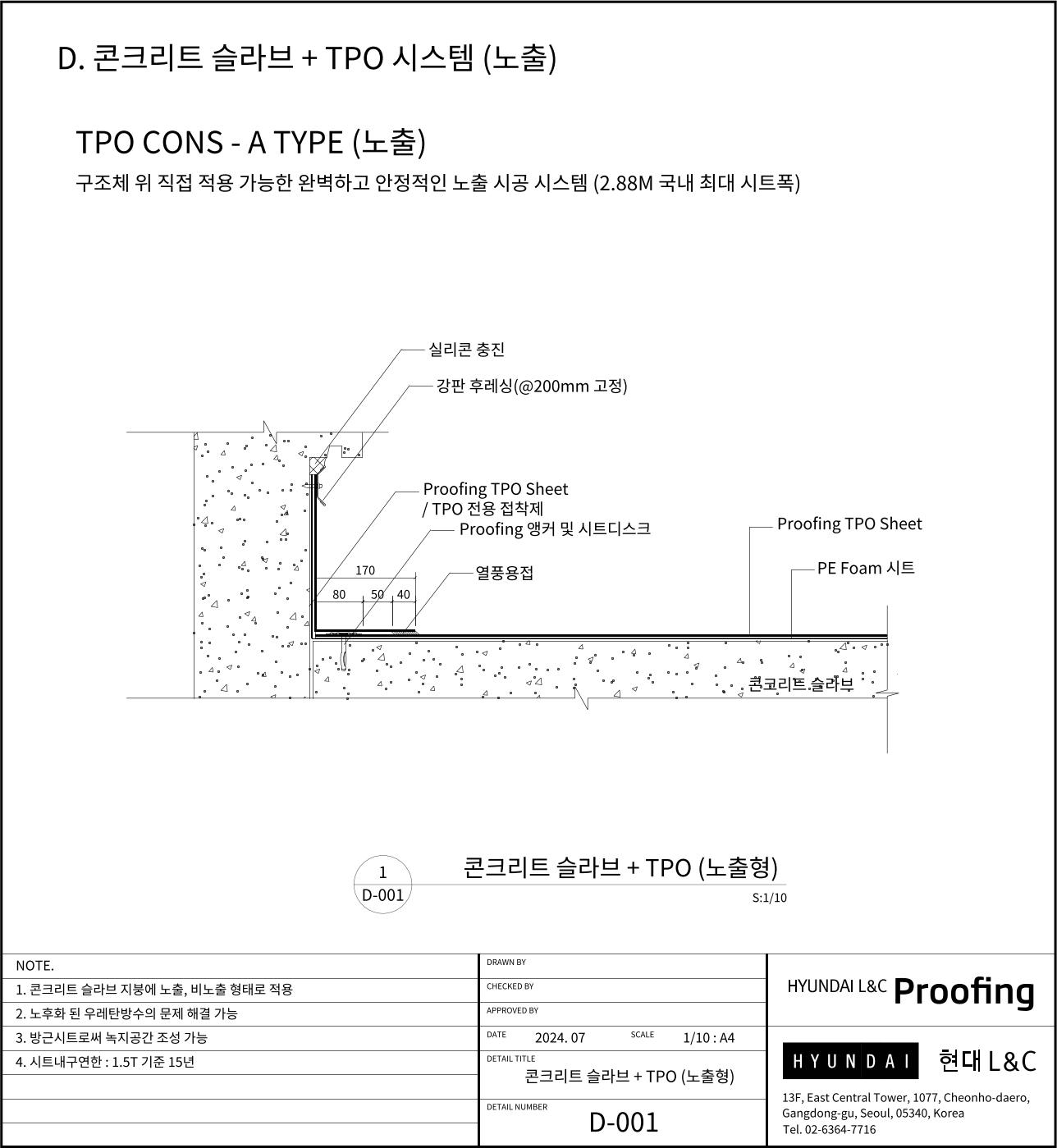

D-001 콘크리트 슬라브 + TPO 시스템 (노출)

적용 : 콘크리트 슬라브 위에 PE Foam 시트를 깔고 Proofing TPO 시트를 앵커와 시트디스크로 기계적 고정한 뒤 열풍용접하는 노출 공법입니다. 파라펫 입상부는 TPO 전용 접착제로 붙이고 강판 후레싱을 200mm 간격으로 고정, 상단 실리콘 충진으로 마감합니다.

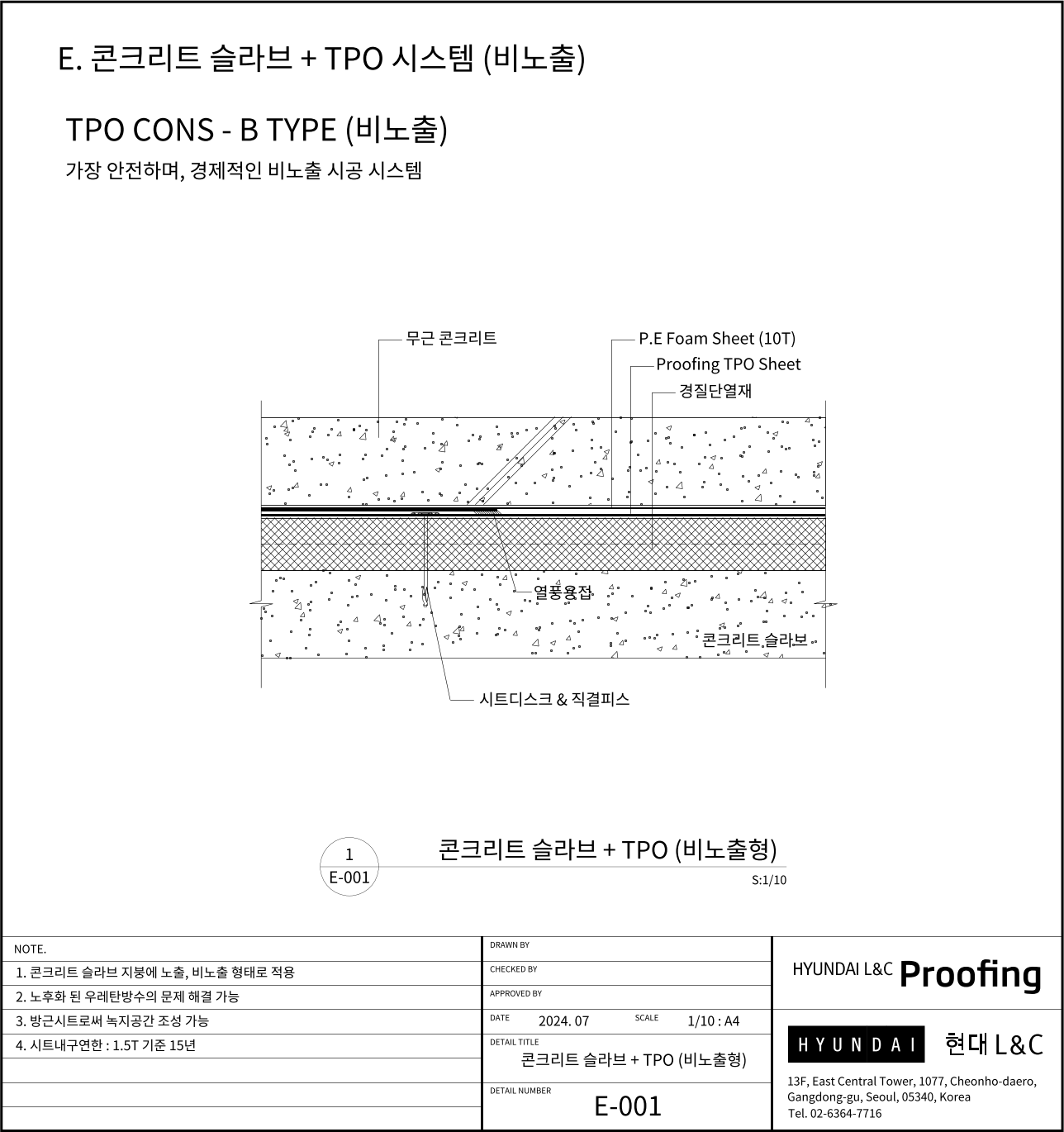

E-001 콘크리트 슬라브 + TPO 시스템 (비노출)

적용 : 콘크리트 슬라브 위에 Proofing TPO 시트를 시트디스크·직결피스로 고정하고, 그 위에 PE Foam 시트(10T)·경질단열재·무근 콘크리트를 올리는 비노출(보호 콘크리트) 공법입니다.

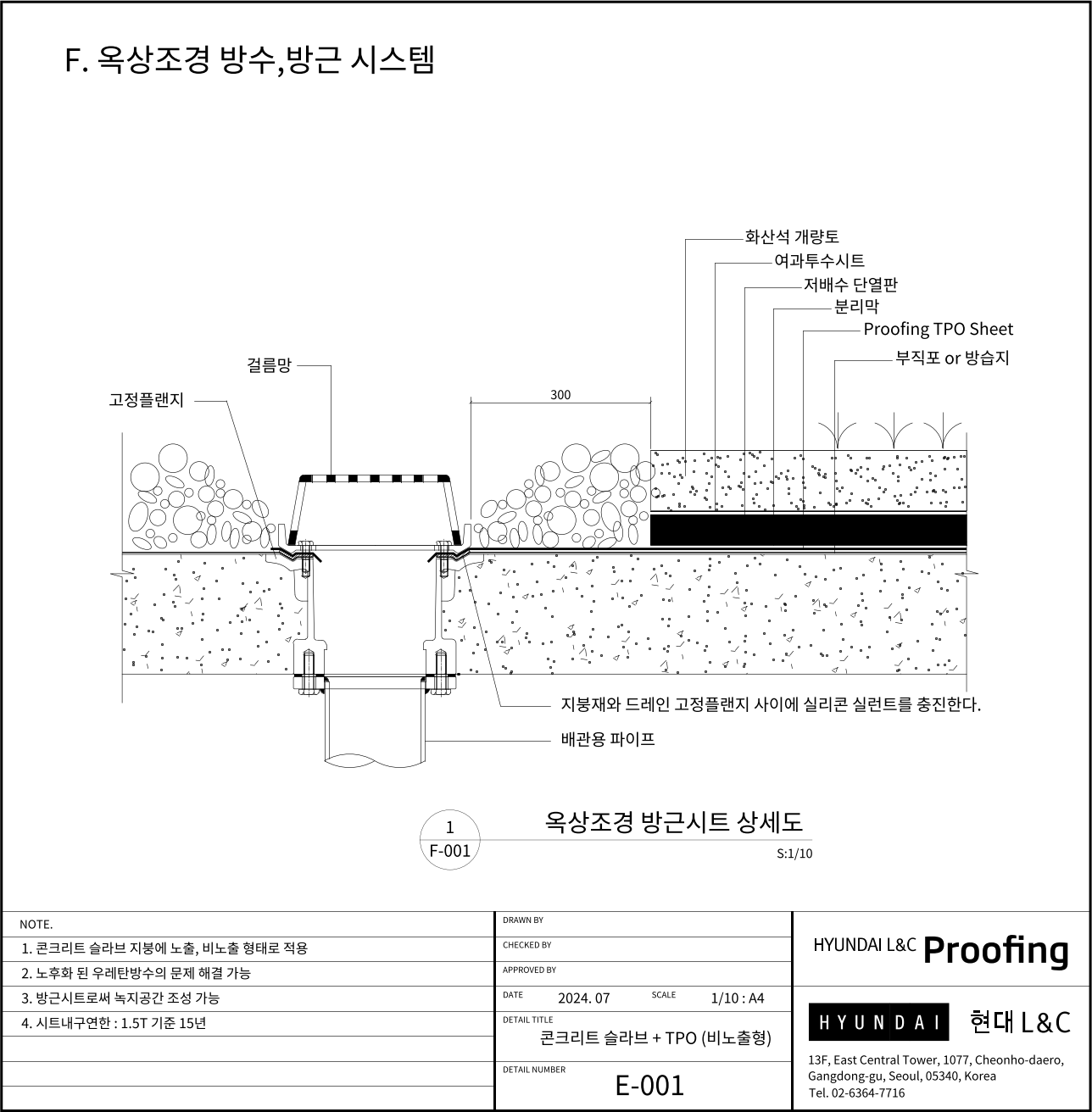

F-001 옥상조경 방수·방근 시스템

적용 : 옥상 녹화 구성 단면입니다. Proofing TPO 시트 위에 분리막, 저배수 단열판, 여과투수시트, 화산석 개량토 순으로 올리고, 드레인은 고정플랜지와 걸름망으로 마감합니다. 지붕재와 드레인 고정플랜지 사이에는 실리콘 실런트를 충진합니다.

자주 묻는 질문

Q. 현대L&C Proofing TPO 시스템은 어떤 지붕에 적용하나요?

A. 샌드위치 판넬, 데크플레이트, 콘크리트 슬라브(노출·비노출), 옥상 조경 지붕에 각각의 표준 구성이 있습니다. 판넬·데크는 중도리 기계적 고정, 콘크리트는 앵커 고정 또는 보호 콘크리트 비노출 방식입니다.

Q. 도면 NOTE의 “시트 내구연한 1.5T 기준 15년”은 보증 기간인가요?

A. 아닙니다. 제조사가 제시한 자재 내구연한 참고치이며, 품질 보증은 제조사 인증 시공사가 테크니컬 매뉴얼대로 시공한 현장에 한해 제조사 승인으로 별도 발행됩니다.
